Пропуски слоев и ‘воблинг’: Диагностика и устранение проблем с механикой принтера

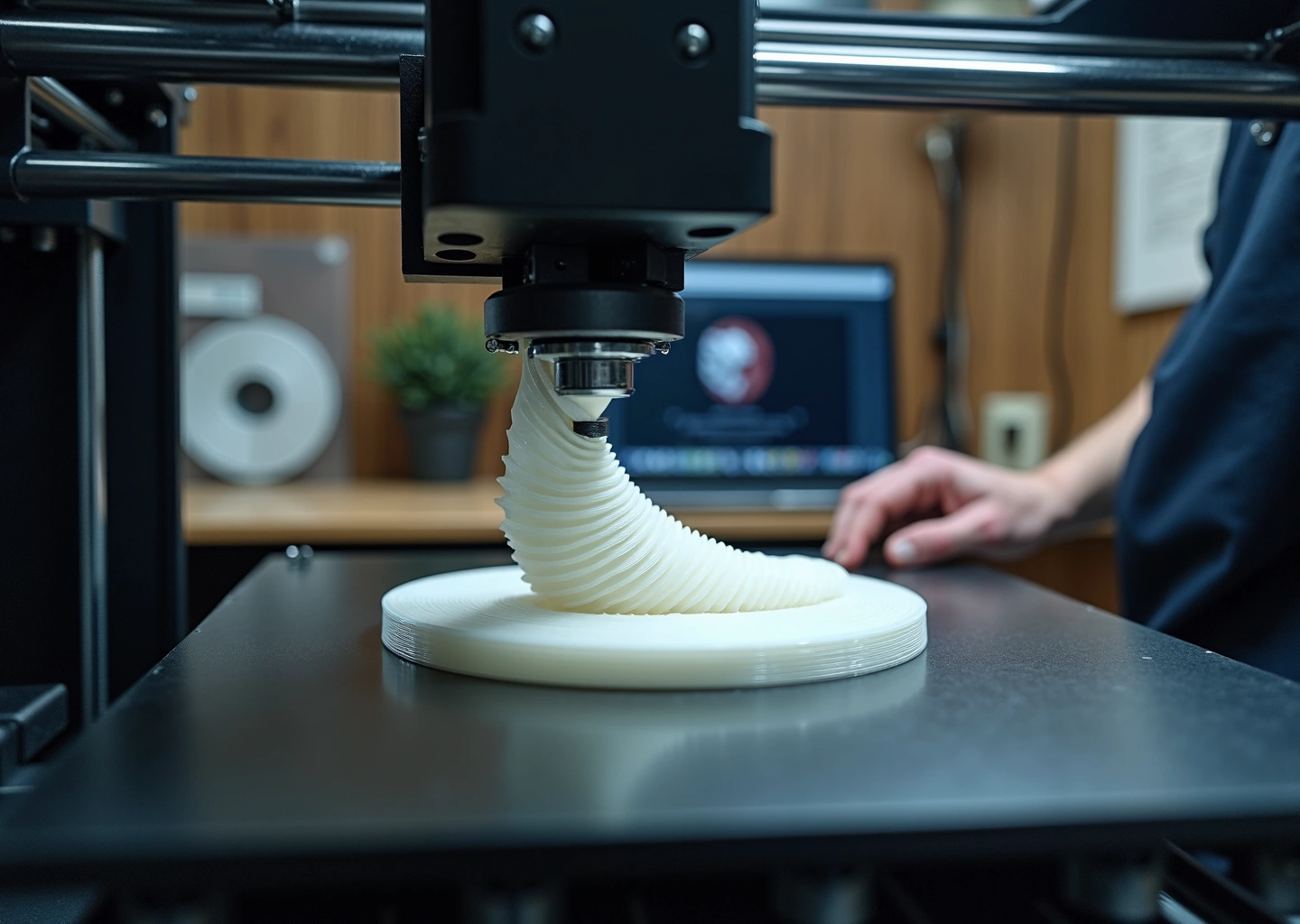

Близкий план FDM принтера с напечатанной деталью с пропусками слоёв и волнистой поверхностью, техник проверяет ремень и муфту на столе мастерской

Пропуски слоев и явление «воблинг» — частые механические дефекты в FDM 3D печати, которые снижают качество изделий и увеличивают брак. В этой статье подробно разберём механические и электронные причины, пошаговую диагностику, проверенные методы ремонта и профилактики, а также рекомендации для малого и среднего бизнеса по выбору апгрейдов и оптимизации производства.

Оглавлениение

Как проявляются пропуски слоев и воблинг и чем они опасны для бизнеса

Даже самый совершенный проект может быть испорчен на финальном этапе, когда 3D-принтер выдает деталь с дефектами. Два самых коварных врага мелкосерийного производства — это пропуски слоев и «воблинг». На первый взгляд они могут показаться похожими, но их природа и последствия для бизнеса совершенно разные. Умение быстро и точно их идентифицировать — первый шаг к стабильному качеству и сокращению издержек.

Пропуск слоя, или сдвиг слоя (layer shift), выглядит как резкая ступенька на боковой стенке детали. Представьте, что вы строите башню из кубиков и на середине процесса один из рядов случайно сдвинули в сторону. Именно так это и выглядит. Смещение может быть однократным или повторяться хаотично на разной высоте. На готовом изделии вы увидите четкий горизонтальный разрыв линий, где верхняя часть модели смещена относительно нижней по оси X или Y. Если провести по стенке ногтем, вы отчетливо почувствуете этот уступ. Такой дефект не просто портит внешний вид, он критически снижает прочность изделия, создавая концентратор напряжений в месте сдвига.

Совсем иначе проявляется «воблинг» (wobbling). Это не резкий сдвиг, а плавная, регулярная волна, идущая по всей высоте вертикальных стенок. Поверхность детали становится похожей на мелкую стиральную доску или гофрированный картон. Этот дефект имеет строгую периодичность, волны повторяются с одинаковым шагом. В отличие от пропуска слоя, воблинг не создает резких уступов, но придает изделию крайне неопрятный, кустарный вид. Свет, падая на такую поверхность, преломляется и подчеркивает каждую волну, что сразу бросается в глаза.

Важно не путать эти проблемы с другими, похожими дефектами.

  • Ghosting (или ringing) — это мелкая рябь или «эхо» от острых углов и отверстий. Она затухает по мере удаления от элемента, вызвавшего вибрацию, и не затрагивает всю поверхность детали, как воблинг.
  • Недоэкструзия (underextrusion) — это пропуски пластика внутри слоя, которые выглядят как дыры, тонкие или отсутствующие линии. Смещение всего слоя при этом не происходит.
  • Плохая адгезия слоев (layer adhesion) — это когда слои плохо слипаются друг с другом и деталь расслаивается при малейшей нагрузке. Визуально это трещины между слоями, а не их смещение.

Чем же эти дефекты опасны для бизнеса? Последствия выходят далеко за рамки просто испорченной детали.
Во-первых, это прямые финансовые потери. Каждый бракованный экземпляр — это потраченный впустую пластик и амортизация оборудования. Представьте, вы печатаете партию из 100 корпусов для электроники. Если 15% из них ушли в брак из-за пропусков слоев, себестоимость оставшихся 85 штук автоматически возрастает, съедая вашу прибыль.

Во-вторых, увеличение трудозатрат. Пропуски слоев практически невозможно исправить постобработкой без потери геометрии и прочности. Воблинг можно попытаться сошлифовать, но это долго, дорого и не всегда возможно на деталях со сложной поверхностью. Это увеличивает время на постобработку, а значит, и себестоимость, порой на 15-30%.

В-третьих, это репутационные риски. Клиент, получивший изделие с видимыми волнами или смещением слоев, вряд ли вернется снова. В эпоху социальных сетей один негативный отзыв с фотографией некачественного товара может нанести серьезный урон бренду.

Критерии отбраковки должны быть четкими и зависеть от назначения изделия.

  • Функциональные прототипы. Здесь главное — геометрия и работоспособность. Небольшой воблинг допустим, но сдвиг слоя более 0.2 мм уже может нарушить сопрягаемые размеры и сделать прототип бесполезным.
  • Мелкосерийное производство (корпуса, функциональные детали). Требования максимальные. Любой видимый сдвиг слоя — это однозначный брак. Воблинг также недопустим, так как напрямую влияет на товарный вид и восприятие качества продукта. По статистике европейских компаний за 2023 год, дефект смещения слоя более 0.1 мм приводит к возвратам и снижению прибыли до 20%.
  • Сувенирная продукция и макеты. Эстетика на первом месте. Даже едва заметный воблинг или минимальный сдвиг слоя отправляет изделие в мусорное ведро. Здесь нет компромиссов.

Понимание того, как выглядят эти дефекты и чем они грозят, позволяет вовремя остановить печать, не тратить ресурсы и перейти к поиску механических причин неисправности, о которых мы поговорим далее.

Механические причины пропусков слоев и возникновения воблинга

Когда мы уже научились отличать пропуски слоев от воблинга и понимаем, какой ущерб они наносят производству, пора переходить к самому интересному. К детективной работе. В большинстве случаев корень зла кроется не в сложных настройках слайсера или прошивки, а в банальной механике. Именно здесь скрываются люфты, ослабленные винты и изношенные детали, которые превращают идеальную цифровую модель в бракованное изделие. Давайте разберем механические неисправности по косточкам, чтобы вы могли быстро находить и устранять их.

Приоритет номер один: ремни и шкивы

Начнем с самой распространенной причины сдвига слоев, на которую приходится до 35% всех обращений в сервис. Это проблемы с ременной передачей.

  • Ослабленные ремни. Если ремень натянут недостаточно, он может проскальзывать на зубьях шкива в моменты резкого ускорения или смены направления движения. Результат? Двигатель думает, что каретка переместилась на нужное расстояние, а на деле она «потеряла» несколько шагов. Визуально это выглядит как резкий сдвиг части модели по оси X или Y. Правильно натянутый ремень должен издавать низкий, глухой звук при щипке, как гитарная струна. Он не должен провисать, но и перетягивать его нельзя, это создаст излишнюю нагрузку на подшипники мотора.
  • Недозатянутые винты шкивов. Это еще одна коварная мелочь. На валу каждого шагового двигателя есть шкив, который крепится одним или двумя установочными винтами (grub screws). Если хотя бы один из них ослаб, шкив начнет немного проскальзывать на валу. Сдвиг может быть незаметным поначалу, но со временем он накапливается. Ключевой момент: установочный винт должен быть затянут на плоской части вала двигателя (лыске), если она есть. Иначе он не обеспечит надежной фиксации.
  • Износ зубьев ремня. Со временем зубья на ремне могут стираться, особенно если он был перетянут или работал в пыльных условиях. Изношенные зубья хуже цепляются за шкив, что опять же приводит к проскальзыванию и пропускам шагов.

На разных кинематиках эти дефекты проявляются по-своему. На классических декартовых (Cartesian) принтерах сдвиг будет строго по одной из осей (X или Y). А вот на принтерах с кинематикой CoreXY, где за движение по обеим осям отвечают два мотора одновременно, пропуск шагов одним из них вызовет смещение слоя по диагонали. Это немного усложняет диагностику, но принцип остается тем же.

Люфт и кривизна: источники воблинга и нерегулярных сдвигов

Если ремни в порядке, а дефекты остались, значит, проблема глубже. Искать ее нужно в люфтах и несоосности движущихся частей. Люфт, или свободный ход, — это главный враг точности.

Люфт в механике принтера — это как разболтанное рулевое управление в автомобиле. Вы поворачиваете руль, а машина реагирует с задержкой и неточно. То же самое происходит с печатающей головкой.

Где искать люфт:

  • Подшипники и каретки. Попробуйте аккуратно покачать печатающую головку и стол, когда принтер выключен. Если вы чувствуете даже малейший свободный ход, значит, износились или некачественные линейные подшипники. На дельта-принтерах люфт в шаровых шарнирах тяг (rod ends) — одна из главных причин потери точности.
  • Изогнутые валы и винты. Особенно это касается оси Z. Если ходовой винт оси Z даже немного изогнут, при каждом обороте он будет толкать каретку оси X в сторону. Это и есть классическая причина Z-воблинга — регулярной волны на боковых стенках модели. Период этой волны обычно совпадает с шагом резьбы винта. Кривые направляющие валы дают похожий, но менее регулярный эффект.
  • Муфты оси Z. Муфта соединяет вал двигателя с ходовым винтом. Если муфта установлена с перекосом, не отцентрована или имеет внутренний люфт, она будет передавать биение от мотора на винт, усиливая воблинг. Жесткие муфты особенно чувствительны к несоосности, в то время как гибкие (сильфонные или пружинные) могут частично ее компенсировать, но тоже не являются панацеей.

Для бизнеса, ориентированного на масштабирование, качество этих компонентов имеет решающее значение. В бюджетных моделях принтеров часто экономят именно на валах, подшипниках и муфтах. В результате один принтер из партии может печатать идеально, а другой — с самого начала выдавать воблинг. При построении печатной фермы такая нестабильность недопустима, поэтому вложения в более качественные и точные комплектующие окупаются за счет снижения процента брака и времени на калибровку.

Порядок действий при диагностике

Чтобы не тратить время впустую, действуйте системно. Вот рекомендуемый порядок проверки:

  1. Проверьте затяжку установочных винтов на шкивах всех двигателей. Это занимает две минуты, но решает массу проблем.
  2. Оцените натяжение ремней. Они должны быть упругими, но не перетянутыми.
  3. Проверьте на люфт печатающую головку, стол и все подвижные каретки.
  4. Осмотрите ходовые винты оси Z. Прокатите их по ровной поверхности, чтобы увидеть изгиб. Проверьте соосность винта и вала двигателя, а также состояние муфты.
  5. Убедитесь в жесткости рамы. Все винтовые соединения каркаса принтера должны быть надежно затянуты.

Чаще всего замена требует ремней и линейных подшипников. Это расходные материалы с ограниченным ресурсом, особенно при круглосуточной работе. Иметь на складе небольшой запас этих деталей — хорошая практика для любого производства, позволяющая избежать простоев. Устранив механические неисправности, вы решите до 80% всех проблем с пропусками слоев и воблингом. Если же дефекты остаются, значит, пора переходить к следующему этапу — проверке электроники и настроек прошивки.

Электроника, моторы и настройки прошивки влияющие на пропуски слоев и вибрации

Даже если механика вашего принтера выверена до микрона, словно швейцарские часы, это еще не гарантия безупречной печати. В предыдущей главе мы разобрали, как люфты и изношенные детали приводят к дефектам. Теперь же поговорим о «нервной системе» и «мускулах» станка — электронике, моторах и прошивке. Именно здесь скрываются невидимые, но коварные причины пропусков слоев и вибраций, способные свести на нет все усилия по настройке механики.

Сила тока и перегрев: почему мотор «не тянет»

Самая частая электронная причина пропусков шагов — это банальная нехватка «силы» у шагового двигателя. Мотору просто не хватает крутящего момента, чтобы преодолеть сопротивление — будь то трение в подшипниках, инерция тяжелого портала или высокое давление пластика в хотэнде. В результате он делает неполный шаг или вовсе остается на месте, а управляющая плата этого даже не замечает. Так и появляется сдвиг слоя.

Проблема кроется в настройке тока на драйвере шагового двигателя. Слишком низкий ток — мотор слаб. Слишком высокий — мотор и, что важнее, сам драйвер начинают перегреваться. Современные драйверы, такие как TMC2209, имеют встроенную термозащиту. При достижении критической температуры (обычно выше 80°C) они автоматически снижают ток, чтобы не сгореть. И в этот момент мотор теряет мощность, пропуская шаги. Получается замкнутый круг.

Как найти золотую середину? Для большинства моторов NEMA17, используемых в 3D-принтерах, существует простое правило. Узнайте номинальный ток вашего мотора из его спецификации (например, 1.5А для популярного 17HS4401) и установите рабочий ток на уровне 70–85% от этого значения. Для бизнеса, где важна стабильность, лучше придерживаться нижней границы.

Практическая формула для расчета тока (RMS) для драйверов TMC:

run_current = Номинальный_ток_мотора * 0.7

Например, для мотора с током 1.5А, безопасным будет значение `run_current` около 1.05А. В прошивке Klipper это настраивается прямо в файле `printer.cfg`, в Marlin — через меню или в `Configuration_adv.h` при использовании UART/SPI режима.

Ускорение и рывок (Jerk): когда скорость убивает точность

Представьте, что вы пытаетесь резко толкнуть тяжелый шкаф. Если приложить слишком большое усилие сразу, он скорее опрокинется, чем сдвинется. То же самое происходит с печатающей головкой. Параметры ускорения (acceleration) и рывка (jerk или junction deviation) в прошивке отвечают за то, насколько агрессивно принтер пытается изменить скорость и направление движения.

Если эти значения слишком высоки для вашей механики, происходит следующее:

  • Пропуски шагов. Мотор не успевает развить необходимый крутящий момент для преодоления инерции массивной каретки, и вы получаете сдвиг слоя.
  • Резонанс и вибрации. Вся рама принтера начинает вибрировать, как струна. Эти колебания оставляют на поверхности модели мелкую рябь, которую часто путают с воблингом. Особенно сильно это проявляется на определенных скоростях, когда частота движений совпадает с собственной частотой колебаний рамы или мотора.

Для коммерческой печати, где повторяемость результата важнее скорости, рекомендуется начинать с консервативных значений. Для принтеров с подвижным столом (Prusa i3, Ender 3) установите ускорения в пределах 1000–1500 мм/с² и jerk около 8–10 мм/с. Для более жестких кинематик типа CoreXY можно пробовать значения до 3000 мм/с² и jerk до 15 мм/с. Эти параметры можно ограничить как в прошивке, так и непосредственно в настройках слайсера перед печатью конкретной модели.

Магия современных драйверов и прошивок

К счастью, технологии не стоят на месте. Если ваши принтеры до сих пор работают на старых драйверах типа A4988 или DRV8825, их замена на современные чипы от Trinamic (TMC2209, TMC5160) — это один из самых эффективных апгрейдов для бизнеса.

Что они дают?

  • Снижение шума и вибраций. Режим StealthChop делает работу моторов практически бесшумной на низких скоростях, что снижает общую вибрационную нагрузку на конструкцию.
  • Увеличение крутящего момента. Режим SpreadCycle обеспечивает высокий крутящий момент на высоких скоростях, предотвращая пропуски шагов при резких ускорениях. Большинство современных прошивок умеют автоматически переключаться между этими режимами.
  • Диагностика. В прошивке Klipper можно в реальном времени отслеживать нагрузку на моторы и получать отчеты о пропущенных шагах, что бесценно для диагностики.

Прошивка также играет ключевую роль. Klipper, благодаря своей архитектуре с вынесением вычислений на одноплатный компьютер (например, Raspberry Pi), позволяет использовать продвинутые алгоритмы, такие как Input Shaping. Эта технология измеряет резонансные частоты вашего принтера и электронно компенсирует их, позволяя печатать на высоких скоростях без паразитных вибраций.

Иногда, для особо ответственных задач, где цена ошибки слишком высока, имеет смысл рассмотреть переход на серводвигатели. В отличие от шаговых, они имеют обратную связь (энкодер), которая сообщает контроллеру о реальном положении вала. Это полностью исключает проблему пропущенных шагов, но и стоимость такой системы в 3-4 раза выше. Для большинства задач мелкосерийного производства это избыточно, но знать о такой возможности стоит.

Наконец, не стоит забывать о базовых вещах: стабильное питание и качественное заземление. Скачки напряжения или помехи в сети могут вызывать сбои в работе электроники, приводя к хаотичным и непредсказуемым пропускам слоев.

Практическая диагностика и ремонт шаг за шагом с контрольными тестами

Перейдем от теории к практике. Когда принтер начинает выдавать брак, времени на долгие изыскания нет. Нужен четкий план действий, который поможет быстро найти и устранить причину. Этот пошаговый чеклист построен по принципу «от простого к сложному», чтобы сэкономить ваше время и ресурсы.

Подготовка к диагностике

Прежде чем приступать к разборке, убедитесь, что у вас под рукой есть все необходимое. Это не только ускорит процесс, но и сделает его безопаснее.

Инструменты и материалы:

  • Набор шестигранных ключей (обычно от 1.5 до 4 мм).
  • Штангенциркуль или микрометр для точных измерений.
  • Мультиметр для проверки напряжений и тока.
  • Фонарик для осмотра труднодоступных мест.
  • Смазка для направляющих (например, литиевая или силиконовая).
  • Ветошь или безворсовые салфетки.
  • SD-карта с тестовыми моделями.

Важно: перед любыми манипуляциями с механикой и электроникой полностью обесточьте принтер, выключив его из розетки. Безопасность превыше всего.

Визуальные и ручные проверки

Большинство механических проблем можно обнаружить на ощупь и на глаз, не прибегая к сложным тестам.

  1. Проверка люфтов. Аккуратно покачайте печатающую голову во всех направлениях. Затем попробуйте сдвинуть стол. Если вы чувствуете малейший свободный ход, стук или смещение, это и есть люфт. Чаще всего его причина кроется в ослабленных эксцентриковых гайках на роликах или изношенных линейных подшипниках.
  2. Тест натяжения ремней. Ремни по осям X и Y должны быть натянуты упруго, как гитарная струна низкого тона. Если ремень провисает или, наоборот, перетянут до звона, это приведет к пропускам шагов или повышенному износу моторов. При правильном натяжении ремень должен поддаваться нажатию с небольшим усилием.
  3. Осмотр шкивов и винтов. Убедитесь, что шкивы на валах шаговых двигателей надежно затянуты. Проверьте стопорные винты (grub screws). Если один из них ослаб, шкив будет проскальзывать на валу, вызывая хаотичные смещения слоев.
  4. Состояние подшипников и направляющих. Проведите кареткой по осям вручную. Движение должно быть плавным, без заеданий и посторонних звуков (скрежета, хруста). Если чувствуете сопротивление в определенных точках, это может указывать на грязь на направляющих, повреждение подшипника или искривление вала.

Программно-аппаратные тесты

Если ручная проверка не выявила очевидных проблем, пора запустить печать калибровочных моделей. Они как рентген для вашего принтера.

  • Куб 20х20х20 мм. Это базовый тест. Если куб имеет ровные стенки, но его геометрия нарушена (например, он похож на ромб), это указывает на неперпендикулярность осей или серьезный люфт. Смещения слоев на одной и той же высоте на нескольких кубах подряд говорят о проблеме с осью Z.
  • Тест на «звон» (Ringing/Ghosting Test). Модель с острыми углами. Если после углов вы видите затухающую рябь, это говорит о слишком высоких ускорениях для вашей механики или недостаточной жесткости рамы.
  • Тест на смещение слоев (Layer Shift Test). Специальная высокая и тонкая модель, которая провоцирует пропуски шагов. Если дефект проявляется стабильно, проблема в механике или недостаточном токе на драйверах.
  • Измерения и команды. Для продвинутой диагностики используйте терминал. В Klipper команда M122 покажет статус драйверов, включая количество пропущенных шагов и температуру. Это поможет понять, является ли проблема электронной, как мы обсуждали в предыдущей главе, или чисто механической.

План ремонта от простого к сложному

  1. Затяните все винты. Пройдитесь по всем креплениям рамы, кареток, моторов и шкивов. Это занимает 15 минут, но решает до 35% проблем со смещением слоев.
  2. Отрегулируйте натяжение ремней. Добейтесь оптимального натяжения. При необходимости замените изношенные ремни.
  3. Очистите и смажьте направляющие. Удалите старую смазку и пыль, нанесите свежую.
  4. Отрегулируйте эксцентрики или замените подшипники. Устраните люфт кареток. Если регулировка не помогает, изношенные подшипники или ролики подлежат замене.
  5. Проверьте муфты и винты оси Z. Ослабленные или несоосные муфты, соединяющие мотор и ходовой винт, являются главной причиной воблинга. Убедитесь, что винт оси Z идеально ровный и чистый.

Запчасти и временные решения для бизнеса

Простои в производстве обходятся дорого. Наличие склада запчастей — необходимость.

Компонент Ориентировочная цена (РФ, 2025 г.) Где купить
Ремень GT2 (5 метров) 600 — 900 руб. 3Dtoday Market, Neva-Print, AliExpress
Линейные подшипники LM8UU (10 шт.) 800 — 1200 руб. 3Dtoday Market, Neva-Print, AliExpress
Алюминиевая муфта 5х8 мм 300 — 500 руб. 3Dtoday Market, Neva-Print, AliExpress
Набор винтов и гаек M3-M5 1000 — 1500 руб. Строительные магазины, AliExpress

При выборе компонентов для бизнеса не стоит гнаться за самой низкой ценой. Качественные ремни с армированием из стекловолокна и японские подшипники прослужат в разы дольше дешевых аналогов.

Временное решение для срочной партии: Если заказ горит, а на полноценный ремонт нет времени, можно снизить скорость печати и ускорения в слайсере на 30-50%. Это уменьшит инерционные нагрузки и вибрации, что может временно скрыть симптомы. Однако это лишь маскировка проблемы. Такой метод неприемлем для печати функциональных деталей, где важна прочность и точность, так как дефекты механики могут привести к скрытым внутренним дефектам модели.

Часто задаваемые вопросы и быстрые ответы

В этом разделе мы собрали самые наболевшие вопросы от руководителей производств и сервисных инженеров. Ответы даны в сжатой форме, с акцентом на быструю диагностику и принятие бизнес-решений. Это ваша шпаргалка для экстренных случаев.

1. Почему принтер начал пропускать слои сразу после обновления прошивки?

Краткий ответ: Скорее всего, новые настройки прошивки (ускорения, рывки или ток драйверов) оказались слишком агрессивными для механики вашего принтера. Иногда прошивка сбрасывает калибровки или меняет логику работы драйверов.

  • Диагностика: Сравните ваш старый конфигурационный файл (например, printer.cfg для Klipper) с новым. Обратите внимание на параметры max_accel, square_corner_velocity (аналог jerk) и run_current для драйверов шаговых двигателей.
  • Время на ремонт: 30–60 минут на анализ и возврат к старым, проверенным значениям.
  • Бизнес-решение: Немедленно остановить печать на этом принтере. Риск испортить всю партию слишком велик. Откатитесь на стабильную версию прошивки или скорректируйте настройки и проведите тестовую печать калибровочного куба перед возобновлением работы.

2. Как быстро отличить пропуск слоя от недоэкструзии (underextrusion)?

Краткий ответ: Пропуск слоя — это горизонтальное смещение всей геометрии, как ступенька. Недоэкструзия — это нехватка материала, из-за чего слой получается тонким, рваным или с пробелами, но находится на своем месте.

  • Диагностика: Распечатайте куб 20×20 мм. Если стенка выглядит так, будто ее сдвинули в сторону — это пропуск слоя (проблема механики/электроники). Если стенка пористая, с дырами между линиями — это недоэкструзия (проблема хотэнда, подачи пластика).
  • Время на диагностику: 15 минут на печать и осмотр.
  • Бизнес-решение: Это ключевой диагностический шаг, который экономит часы. Он позволяет сразу направить инженера по верному пути: проверять ремни и моторы, а не разбирать экструдер.

3. Какие тестовые модели нужно печатать в первую очередь?

Краткий ответ: Начните с трех основных тестов.

  1. Калибровочный куб (20x20x20 мм): Показывает общую геометрию, сдвиги слоев и проблемы с воблингом.
  2. Тест на «звон» (Ringing/Ghosting test): Выявляет вибрации рамы и проблемы с натяжением ремней.
  3. Специализированный тест на сдвиг слоев (Layer Shift Test): Модель с резкими изменениями направления движения, провоцирующая пропуски шагов.
  • Время на диагностику: 45–60 минут на печать и анализ всех тестов.
  • Бизнес-решение: Включите печать этих тестов в еженедельный план профилактики. Это позволит выявить проблему на ранней стадии, до того как она приведет к браку крупной партии.

4. Как быстро понять, что проблема в электронике, а не в механике?

Краткий ответ: Перегрев драйверов или моторов, а также случайные, непредсказуемые сдвиги — главные признаки. Механические проблемы обычно повторяются на одной и той же высоте или при определенных движениях.

  • Диагностика: Осторожно потрогайте шаговые двигатели и радиаторы драйверов во время печати. Если они обжигают (температура выше 70-80°C), это явный признак перегрева. В Klipper или Marlin можно использовать команду M122 для проверки статуса драйверов и счетчика пропущенных шагов.
  • Время на диагностику: 5–10 минут.
  • Бизнес-решение: При подозрении на перегрев немедленно остановите печать. Дальнейшая работа может привести к выходу драйвера или платы из строя. Заказ можно перенести на другой принтер, а этот отправить на диагностику с приоритетом.

5. Можно ли безопасно увеличить ток на шаговых двигателях для устранения пропусков?

Краткий ответ: Да, но с большой осторожностью. Небольшое увеличение тока (на 10–15%) может решить проблему с пропуском шагов из-за недостаточного крутящего момента. Но чрезмерный ток вызовет перегрев.

  • Рекомендация: Устанавливайте рабочий ток (RMS) на уровне 70–85% от номинального тока двигателя, указанного в его характеристиках. Например, для мотора на 1.7А безопасный рабочий ток составит около 1.2А.
  • Предупреждение: Никогда не выставляйте ток на максимум. Это может привести к необратимому повреждению двигателя и драйвера. После изменения тока обязательно проведите часовую тестовую печать, контролируя температуру.
  • Бизнес-решение: Это тонкая настройка, а не панацея. Используйте ее, только если уверены, что механика в порядке. Неправильная настройка может вывести принтер из строя на несколько дней, пока приедут запчасти.

6. Как правильно настроить драйверы TMC для стабильной работы?

Краткий ответ: Для большинства задач оптимальным является гибридный режим. Используйте StealthChop для тихой работы на низких скоростях и автоматическое переключение на SpreadCycle при высоких скоростях для получения максимального крутящего момента.

  • Диагностика: Настройки производятся в прошивке. В Klipper это делается в секции [tmcXXXX stepper_x]. Убедитесь, что включена интерполяция (interpolate: true) и выставлено 16 микрошагов — это золотой стандарт для баланса точности и производительности.
  • Время на настройку: 30 минут на изучение документации и правку конфига.
  • Бизнес-решение: Правильная настройка драйверов снижает износ механики, уменьшает шум в цеху и повышает надежность печати. Стоит один раз выделить время на настройку всех принтеров по единому стандарту.

7. Какие запасные части нужно всегда держать на складе?

Краткий ответ: Создайте «аварийный комплект» для каждого типа принтеров в вашем парке.

  • Минимальный набор:
    • Ремни GT2 (необходимой длины для осей X и Y) – 2-3 шт.
    • Линейные подшипники (например, LM8UU) или ролики POM – 4-6 шт.
    • Шаговый двигатель NEMA17 – 1 шт.
    • Драйвер шагового двигателя (например, TMC2209) – 2 шт.
    • Запасная муфта для оси Z.
    • Набор качественных стопорных винтов для шкивов.
  • Бизнес-решение: Стоимость этого комплекта (ориентировочно 10 000–15 000 рублей) несоизмерима с потерями от простоя оборудования на несколько дней в ожидании доставки. Это обязательная инвестиция для любого производства.

8. Сколько стоит эффективный апгрейд для борьбы с воблингом и пропусками слоев?

Краткий ответ: Целевой апгрейд обойдется в 5 000–10 000 рублей на один принтер и даст заметный результат.

  • Примерный расчет:
    • Замена стандартных драйверов на TMC2209: ~3 000 руб.
    • Установка качественных ремней Gates: ~2 000 руб.
    • Замена винта оси Z на более ровный и установка антивоблинговой муфты: ~2 500 руб.
  • Бизнес-решение: Такой апгрейд имеет высокий ROI. Он снижает процент брака, уменьшает время на постобработку и повышает скорость печати без потери качества. Это выгоднее, чем постоянно ремонтировать проблемные узлы.

9. Когда выгоднее купить новый принтер, а не ремонтировать старый?

Краткий ответ: Когда суммарная стоимость ремонтов и потерь от простоя за последние 6 месяцев превышает 50% стоимости нового, более современного аналога.

  • Критерии для замены:
    1. Принтер требует ремонта чаще раза в месяц.
    2. Его технологический уровень (скорость, точность) не соответствует современным требованиям.
    3. Недоступность запчастей для старой модели.
  • Бизнес-решение: Ведите учет затрат на обслуживание каждого принтера. «Хронически больной» принтер — это пассив, который съедает прибыль. В 2025 году модели начального и среднего уровня предлагают высокую скорость и надежность «из коробки», что делает замену экономически оправданной.

10. Что делать, если воблинг появился внезапно на всех моделях?

Краткий ответ: Скорее всего, проблема в оси Z. Проверьте винт(ы), муфту и направляющие.

  • Диагностика: При выключенных моторах вручную медленно прокрутите винт оси Z. Движение должно быть плавным, без заеданий. Осмотрите винт на предмет грязи или изгиба. Проверьте, затянуты ли винты на муфте, соединяющей винт с мотором.
  • Время на ремонт: 30 минут на чистку и смазку. До 2 часов, если требуется замена винта или муфты.
  • Бизнес-решение: Это критическая проблема, которая гарантированно испортит любую высокую деталь. Печать нужно остановить. Чистка и смазка — это часть регулярного ТО, которое нельзя пропускать.

Итоги и практические рекомендации для бизнеса по снижению брака и повышению надёжности

Давайте подведём черту под техническими деталями и перейдём к самому главному для любого бизнеса — к выстроенным процессам и экономической целесообразности. Когда каждый час простоя принтера и каждый грамм бракованного пластика превращаются в упущенную прибыль, хаотичный ремонт становится непозволительной роскошью. Стабильность производства начинается не с покупки нового оборудования, а с внедрения системного подхода к его обслуживанию.

Краткие итоги: причины и решения

В сухом остатке, все проблемы с пропусками слоёв и воблингом сводятся к трём основным группам:

  • Механика: Ослабленные ремни, люфт в подшипниках и каретках, износ или кривизна направляющих и винтов оси Z, незакреплённые шкивы. Решение — регулярная проверка, затяжка, смазка и замена изношенных компонентов.
  • Электроника: Недостаточный или избыточный ток на драйверах шаговых двигателей, перегрев драйверов, нестабильное питание. Решение — правильная настройка тока, обеспечение охлаждения платы управления, использование стабилизаторов напряжения.
  • Программное обеспечение: Некорректные настройки ускорений (acceleration) и рывков (jerk) в прошивке, ошибки в слайсере. Решение — использование проверенных профилей печати, аккуратное обновление прошивки с сохранением рабочих параметров.

План внедрения профилактики в производственный процесс

Чтобы перестать «тушить пожары» и начать работать на опережение, внедрите простой, но обязательный регламент обслуживания.

Ежедневный чек-лист (5-10 минут на принтер):

  1. Визуальный осмотр: проверить, нет ли болтающихся проводов, остатков пластика на механике.
  2. Проверка натяжения ремней: аккуратно дёрнуть ремень пальцем. Он должен издавать низкий, глухой звук, а не провисать.
  3. Проверка на люфты: слегка покачать печатную голову и стол в выключенном состоянии. Ощутимых люфтов быть не должно.
  4. Очистка стола и области вокруг принтера.

Еженедельный чек-лист (30-60 минут на принтер):

  1. Полная проверка всех винтовых соединений рамы и кинематики.
  2. Смазка направляющих валов и ходовых винтов оси Z. Используйте консистентную смазку, подходящую для линейных перемещений.
  3. Проверка состояния ремней на предмет износа и трещин.
  4. Очистка роликов и направляющих от пыли и ворса пластика.
  5. Печать короткого калибровочного теста (например, кубик 20×20 мм) для визуальной оценки качества.

Планирование запасных частей и логистика ремонта:
Держите на складе минимальный набор запчастей: по комплекту ремней на каждую модель принтера, несколько сопел разного диаметра, пара шаговых двигателей NEMA17, 2-3 драйвера (рекомендую TMC2209), набор подшипников и запасной нагревательный элемент с термистором. Это позволит устранить до 80% неисправностей в течение часа. Определите ответственного за заказ и пополнение склада. Для сложного ремонта (например, замена платы) решите заранее: будете ли вы держать специалиста в штате или заключите договор с сервисным центром.

Оценка затрат и выгод: пример расчёта ROI

Представим малую мастерскую с парком из пяти принтеров, получившую заказ на 1000 одинаковых изделий. Из-за проблем с механикой уровень брака составляет 12%. Себестоимость одного изделия по материалу и времени работы принтера — 150 рублей.

  • Затраты на брак до апгрейда: 1000 шт. * 12% * 150 руб. = 18 000 рублей.
  • Инвестиции в апгрейд: Замена драйверов на TMC2209 и установка качественных ремней на всех пяти принтерах. Примерно 3000 руб. на принтер, итого 15 000 рублей.
  • Прогнозируемое снижение брака: Апгрейд и настройка снижают брак до 3%.
  • Затраты на брак после апгрейда: 1000 шт. * 3% * 150 руб. = 4 500 рублей.
  • Чистая экономия на одной партии: 18 000 — 4 500 = 13 500 рублей.
  • ROI (Return on Investment): (13 500 руб. / 15 000 руб.) * 100% = 90%. Инвестиции окупаются уже на первой крупной партии.

Критерии принятия решения:

  • Ремонт: Если проблема разовая, вызвана износом одного конкретного узла (например, порвался ремень), и стоимость детали невысока.
  • Апгрейд: Если проблема носит системный характер, повторяется на нескольких машинах или вы хотите повысить скорость/качество печати для получения конкурентного преимущества.
  • Замена оборудования: Если стоимость постоянных ремонтов и апгрейдов за год превышает 30-40% от цены нового, более надёжного принтера. Также замена оправдана, когда простои из-за старого оборудования становятся критичными для выполнения заказов.

Масштабирование производства с учётом качества

Рост парка принтеров без стандартизации — прямой путь к росту брака. Чтобы этого избежать:

  • Стандарты контроля качества: Разработайте чёткие критерии брака. Например, «смещение слоя более 0.2 мм недопустимо». Используйте калибровочные шаблоны и штангенциркули для выборочного контроля изделий из партии.
  • Обучение персонала: Оператор принтера должен не просто нажимать кнопку «Печать». Научите его проводить ежедневный осмотр по чек-листу, распознавать типичные дефекты и немедленно сообщать о проблеме.
  • Шаблоны настроек в слайсере: Создайте и протестируйте профили для каждого типа пластика и типовых задач. Сохраните их под понятными именами и запретите операторам их изменять. Это гарантирует повторяемость результата от партии к партии.

Практический план действий на первый месяц после обнаружения проблемы

Допустим, вы столкнулись с массовыми пропусками слоёв. Вот ваш план:

  1. Неделя 1: Остановите печать на проблемных принтерах. Проведите полный аудит механики по нашему еженедельному чек-листу. Выявите основные «болевые точки». Сформируйте список необходимых запчастей и закажите их. Временно перенесите срочные заказы на исправные машины, снизив на них скорость печати на 20-30% для надёжности.
  2. Неделя 2: Установите новые компоненты. Проведите полную калибровку принтеров: натяжение ремней, настройка токов на драйверах, калибровка PID.
  3. Неделя 3: Запустите тестовую печать на всех отремонтированных принтерах, используя калибровочные модели. Добейтесь идентичного качества на всех машинах. Создайте и утвердите стандартные профили в слайсере. Проведите обучение для операторов.
  4. Неделя 4: Запустите принтеры в полную производственную мощность. Внедрите ежедневные и еженедельные чек-листы как обязательную процедуру. Назначьте ответственного за контроль.

Этот системный подход превратит вашу 3D-ферму из набора капризного оборудования в надёжный производственный инструмент, приносящий стабильную прибыль.

Источники

Похожие записи
