3D-принтер с большой областью печати: Обзор лучших решений для производства габаритных изделий

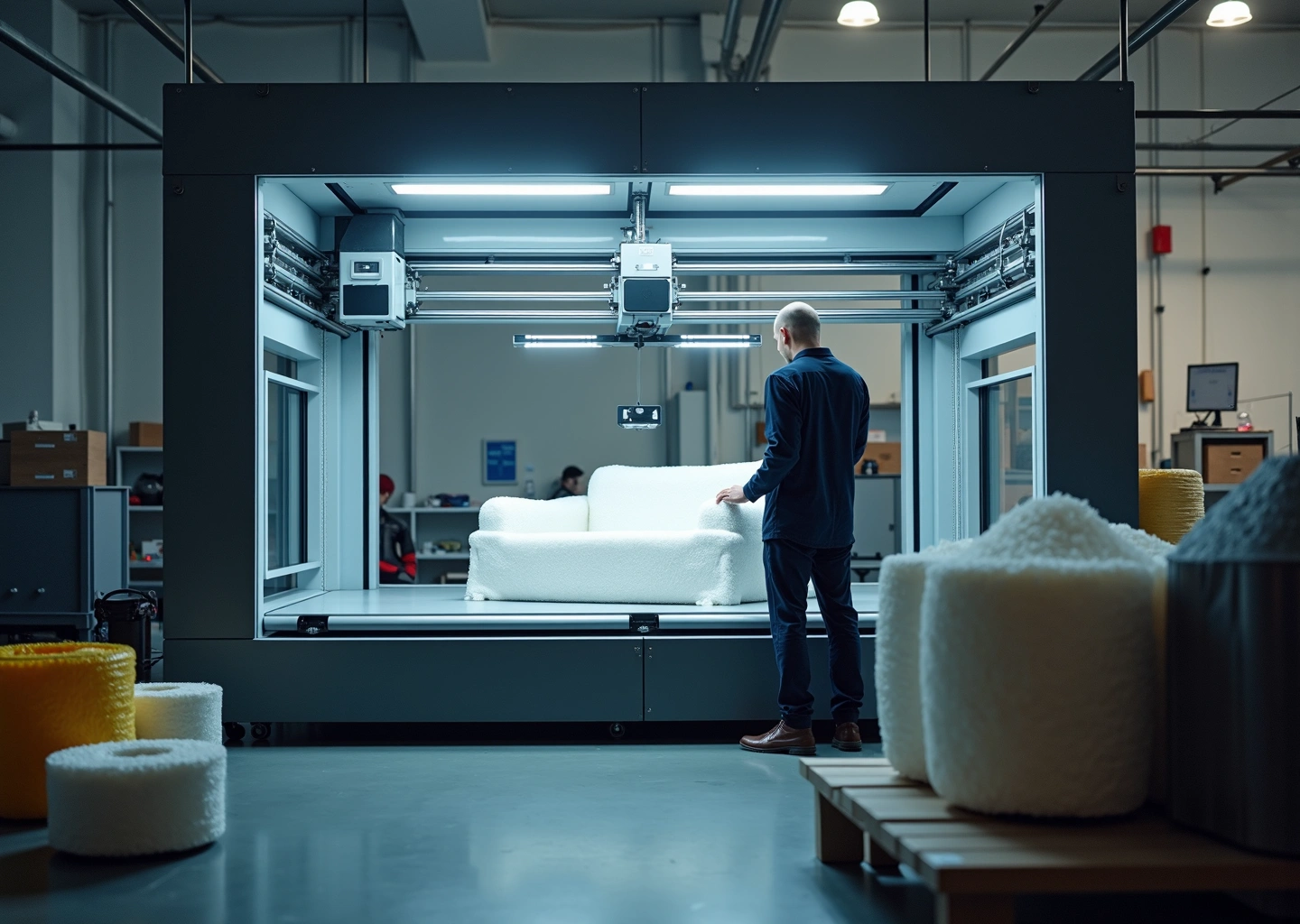

Крупноформатный 3D принтер в производственном цехе печатает крупную деталь, оператор контролирует процесс, рядом материалы и инструменты для постобработки

Крупноформатная 3D печать открывает новые возможности для производства больших деталей, мебели, форм и прототипов. В статье подробно рассматриваются технологии, критерии выбора оборудования, рабочие процессы, материалы и реальные кейсы внедрения в бизнесе, а также оценка затрат и рентабельности для российских и международных компаний.

Оглавлениение

Почему крупноформатная 3D печать важна для бизнеса

Когда мы говорим о 3D-принтерах с большой областью печати, речь идет не просто о масштабировании технологии. Это стратегический инструмент, который меняет саму логику производства, особенно для малого и среднего бизнеса. Возможность создавать крупные цельные объекты открывает двери, которые раньше были наглухо закрыты из-за высокой стоимости и сложности традиционных методов. Для крупных промышленных предприятий это способ кардинально ускорить циклы разработки и кастомизации.

Стратегические преимущества крупноформатной печати

Основная ценность больших 3D-принтеров заключается в их способности обходить многоэтапные и затратные производственные цепочки. Ключевые преимущества можно свести к трем основным пунктам.

  1. Радикальное сокращение времени вывода продукта на рынок. Создание крупного прототипа, например, бампера автомобиля или корпуса промышленного оборудования, традиционно занимает недели, а то и месяцы. Это включает фрезеровку мастер-модели, изготовление оснастки, формовку. С помощью крупноформатного 3D-принтера полноразмерный прототип можно получить за несколько дней. Это позволяет инженерам и дизайнерам быстрее тестировать идеи, вносить правки и запускать продукт в серию, опережая конкурентов.
  2. Снижение затрат на оснастку и мелкосерийное производство. Изготовление пресс-форм для литья или матриц для вакуумной формовки — это дорого. Стоимость может достигать сотен тысяч и даже миллионов рублей, что делает производство малых партий или кастомных изделий экономически нецелесообразным. 3D-печать устраняет эту статью расходов. Вы можете напечатать как один уникальный объект, так и партию из десяти штук, при этом стоимость единицы изделия останется предсказуемой.
  3. Гибкость и кастомизация. Технология позволяет создавать изделия сложной геометрии, которые невозможно или очень дорого производить литьем или фрезеровкой. Это открывает новые возможности для дизайнеров и архитекторов, позволяя им реализовывать самые смелые идеи без оглядки на технологические ограничения.

Где это работает на практике?

Крупноформатная печать уже нашла свои ниши, где ее экономический эффект наиболее заметен.

  • Мебель и дизайн интерьеров. Создание уникальных стульев, столов, светильников и декоративных панелей сложной формы.
  • Архитектурные элементы. Печать фасадных панелей, элементов лепнины, малых архитектурных форм и масштабных макетов зданий.
  • Автомобильная промышленность. Быстрое прототипирование элементов кузова, деталей интерьера, аэродинамических обвесов для проверки эргономики и собираемости.
  • Рекламные конструкции. Изготовление объемных букв, логотипов, выставочных стендов и арт-объектов.
  • Промышленная оснастка. Печать формообразующих инструментов для композитов, кондукторов, ложементов и другой крупной оснастки, которая помогает оптимизировать сборочные линии.

Давайте посмотрим на цифры. Изготовление мастер-модели бампера автомобиля методом фрезеровки из модельного пластика может занять 10-15 дней и стоить около 300 000 – 500 000 рублей. Печать того же прототипа на крупноформатном FDM-принтере займет 3-5 дней, а затраты на материалы и электроэнергию составят примерно 50 000 – 80 000 рублей. Экономия времени и денег очевидна.

Риски и ограничения, о которых нужно знать

Несмотря на все преимущества, крупноформатная 3D-печать — не волшебная таблетка. Важно трезво оценивать ее ограничения.

  • Точность и деформация. Чем больше деталь, тем сложнее контролировать усадку материала и возможные деформации. Достичь высокой точности на деталях длиной более метра — нетривиальная инженерная задача.
  • Механические свойства. Большинство доступных крупноформатных принтеров работают по технологии FDM, которая подразумевает послойное наплавление. Это создает анизотропию свойств, то есть прочность вдоль слоев и поперек них будет разной. Для ответственных нагруженных деталей это может быть критично.
  • Постобработка. Крупные изделия почти всегда требуют доработки. Шлифовка, шпатлевка, грунтовка и покраска могут занимать значительное время и требовать отдельного помещения и квалифицированных специалистов.
  • Нормативные требования. Если вы планируете печатать функциональные детали для авиации, автомобилестроения или медицины, будьте готовы к сложной и дорогой процедуре сертификации. Изделия должны соответствовать отраслевым стандартам, например, стандартам ASTM International на аддитивные технологии.

Готова ли ваша компания к внедрению?

Прежде чем инвестировать в дорогостоящее оборудование, руководству компании стоит ответить на несколько ключевых вопросов. Это поможет оценить целесообразность и избежать разочарований.

  1. Какие конкретные задачи мы хотим решить? Нужно четко определить, что именно вы будете печатать. Это прототипы, оснастка, конечные изделия?
  2. Какие максимальные габариты изделий нам нужны? Не стоит гнаться за самым большим принтером на рынке. Оцените реальные потребности вашего производства.
  3. Какие материалы требуются для наших задач? Нужна ли термостойкость, химическая стойкость, высокая прочность или УФ-стабильность?
  4. Каковы предполагаемые объемы производства? Речь идет о единичных экземплярах в месяц или о мелкосерийном производстве?
  5. Есть ли у нас место? Крупноформатный принтер — это габаритное оборудование. Ему нужно не только место для установки, но и пространство вокруг для обслуживания, хранения материалов и постобработки готовых изделий.

Честные ответы на эти вопросы помогут сформировать четкое техническое задание и понять, действительно ли крупноформатная 3D-печать станет для вашего бизнеса инструментом роста, а не дорогой игрушкой.

Технологии и архитектуры для больших областей печати

Когда мы говорим о создании действительно больших объектов, выбор технологии и конструкции принтера становится ключевым. Это не просто масштабирование настольного устройства. Здесь в игру вступают совсем другие законы физики, экономики и инженерии. Давайте разберемся, какие подходы существуют и для каких задач они подходят лучше всего.

Экструзия филамента и гранул (FDM/FFF/Pellet Extrusion)

Это самая доступная и распространенная технология для крупноформатной печати. Принцип прост. Термопластик в виде нити (филамента) или гранул подается в нагретый экструдер и послойно наносится на рабочую поверхность.

  • Экструзия филамента (FDM/FFF). Классика жанра. Принтеры, работающие с катушками пластика. Для больших изделий используются сопла увеличенного диаметра (0.8 мм и более), что позволяет значительно ускорить печать за счет толщины слоя и линии.
    • Материалы: PLA, PETG, ABS, ASA, а также композиты с углеродным или стеклянным волокном для повышения прочности.
    • Точность: Обычно в пределах 0.2–0.5 мм. Для габаритных изделий этого вполне достаточно.
    • Требования: Для печати капризными пластиками вроде ABS или нейлона в большом объеме необходима закрытая термостатированная камера. Она предотвращает неравномерную усадку, коробление и растрескивание модели.
  • Экструзия гранул (Pellet Extrusion). Это промышленный вариант FDM. Вместо дорогого филамента используются стандартные полимерные гранулы, те же самые, что и в литье под давлением. Шнековый экструдер плавит и подает их с огромной скоростью.
    • Преимущества: Главный плюс — экономика. Стоимость гранул может быть в 5–10 раз ниже стоимости филамента. Производительность таких систем измеряется уже не в граммах, а в килограммах пластика в час.
    • Недостатки: Оборудование сложнее и дороже. Требует более глубоких знаний в настройке и работе с материалами.

Конструктивно такие принтеры чаще всего выполняются по портальной схеме (gantry), где печатающая головка движется по осям X и Y, а стол опускается по оси Z. Это надежная и хорошо масштабируемая архитектура. Реже встречаются крупноформатные CoreXY или Delta-принтеры, которые ценятся за скорость, но сложнее в построении и калибровке при больших размерах. Для печати длинномерных изделий, например, элементов лопастей ветрогенераторов или архитектурных профилей, применяют конвейерные системы, где деталь печатается под углом на движущейся ленте, что теоретически снимает ограничение по длине.

Фотополимерная печать (SLA/DLP)

Технологии, использующие засветку жидкой фотополимерной смолы, редко ассоциируются с гигантскими объектами, но такие решения существуют. Они применяются там, где нужна высокая детализация и гладкая поверхность, например, для создания мастер-моделей для литья.

  • Материалы: Разнообразные фотополимерные смолы, включая инженерные, выжигаемые и биосовместимые.
  • Точность: Очень высокая, до 0.05 мм.
  • Ограничения: Стоимость смолы и сложность работы с большими объемами. После печати требуется промывка в спирте и дополнительная УФ-засветка. Объем печати ограничен размером ванны для смолы.

Технологии порошковой печати (SLS, SLM, Binder Jetting)

Это высшая лига промышленной 3D-печати. Здесь объект формируется из порошкового материала.

  • SLS (Селективное лазерное спекание). Лазер спекает частицы полимерного порошка (чаще всего полиамида). Главное преимущество — отсутствие необходимости в поддержках. Неиспользованный порошок сам поддерживает нависающие элементы, что позволяет создавать детали сложнейшей геометрии. Идеально для функциональных прототипов и мелкосерийного производства прочных, износостойких деталей.
  • SLM (Селективное лазерное плавление). Аналогичный процесс, но для металлических порошков. Позволяет создавать из титана, алюминия, нержавеющей стали детали, которые невозможно изготовить традиционными методами. Требует инертной газовой среды в камере и сложной постобработки для снятия внутренних напряжений.
  • Binder Jetting (Струйная печать связующим). Печатающая головка наносит связующее вещество на слой порошка (песок, металл, пластик). После печати деталь требует дополнительного спекания в печи для придания прочности. Технология очень быстрая и хорошо масштабируется. Используется для создания литейных форм из песка или для серийного производства металлических деталей.

Сравнение подходов и рекомендации по выбору

Выбор технологии напрямую зависит от задачи. Нет универсального решения.

FDM-платформы против промышленных SLS/SLM. Крупные FDM-принтеры, особенно с экструзией гранул, выигрывают по стоимости оборудования и материалов. Они идеальны для прототипирования, создания оснастки, рекламных конструкций и мебели. Но они уступают в точности, прочности межслойной связи и возможности создавать сложные внутренние геометрии. SLS и SLM — это инструменты для производства конечных изделий с высокими требованиями к механическим свойствам и точности. Их стоимость на порядок выше, но они обеспечивают качество, сопоставимое с литьем или фрезеровкой.

Специализированные решения. Существуют и узконишевые технологии, например, печать гелем (как у Massivit 3D). Они созданы для одной цели — скорости. Такие машины могут напечатать ростовую фигуру за несколько часов. Точность и прочность здесь не в приоритете, главное — быстрое создание форм для вывесок, декораций и мастер-моделей для композитной выкладки.

Как же выбрать? Вот несколько практических советов.

  • Для эстетики, макетов и прототипов, где важен внешний вид, а не прочность, лучше всего подойдет FDM с последующей обработкой (шлифовка, покраска).
  • Для функциональных деталей, оснастки и корпусов, требующих прочности и износостойкости, смотрите в сторону FDM с инженерными и композитными материалами (ABS, нейлон с углеволокном) или SLS, если бюджет позволяет.
  • Если нужна термостойкость, ваш выбор — FDM с тугоплавкими пластиками (PEEK, ULTEM) или промышленные SLS/SLM системы.
  • Когда во главе угла стоят скорость производства и минимальная стоимость материала, нет равных FDM-системам с экструзией гранул.

Как правильно выбрать крупноформатный 3D принтер для производства

Выбор крупноформатного 3D-принтера для бизнеса — это не покупка офисной техники, а серьезная инвестиция в производство. Ошибка здесь может стоить не только денег, но и времени, и упущенных заказов. Чтобы помочь вам сориентироваться, я подготовила подробный чек-лист. Пройдитесь по нему, прежде чем подписывать договор с поставщиком.

Технические и производственные критерии

  • Требуемый объём печати. Не гонитесь за максимальными габаритами. Проанализируйте свои типовые задачи. Если вы планируете печатать прототипы автомобильных бамперов, вам понадобится область около 1800х600х500 мм. Для корпусов промышленной аппаратуры может хватить и 1000х1000х800 мм. Всегда закладывайте 15-20% запаса по каждой оси, но не стоит переплачивать за кубометры, которые будут простаивать.
  • Совместимые материалы и их доступность. Убедитесь, что принтер работает с нужными вам пластиками. Но еще важнее — проверьте, насколько эти материалы доступны в России. Печать из PEEK или ULTEM открывает большие возможности, но есть ли у вас надежный поставщик с адекватными ценами и сроками? Наличие на рынке качественных отечественных филаментов, например, от REC или Filamentarno, для ABS, PETG или композитов, может стать серьезным плюсом и снизить зависимость от импорта.
  • Максимальная температура экструзии и камеры. Эти два параметра определяют ваш допуск в мир инженерных пластиков. Экструдер с нагревом до 450-500°C и активная термокамера, поддерживающая 100-120°C, — это обязательное условие для работы с тугоплавкими полимерами, такими как поликарбонат (PC) или полиэфирэфиркетон (PEEK). Без стабильной температуры в камере крупная деталь из ABS неизбежно покроется трещинами из-за внутренней деформации.
  • Точность и повторяемость. Для декоративных изделий или прототипов мебели погрешность в 1 мм на метр может быть незаметной. Но если вы печатаете сборочную оснастку или мастер-модели, вам потребуется точность в пределах 0.1-0.3 мм. Попросите у поставщика не только технические характеристики, но и реальные отчеты о калибровке и тестовые отпечатки деталей со сложной геометрией.
  • Скорость и экономика печати. Высокая скорость печати, заявленная в рекламе, не всегда означает экономию. Реальная производительность — это баланс между скоростью, качеством и стоимостью. Оцените, сколько времени и денег уйдет на печать вашей типовой детали. Учитывайте всё. Расход материала (включая поддержки), потребляемую мощность (промышленные машины могут потреблять 5-10 кВт), и время, которое оператор тратит на подготовку и обслуживание.
  • Надёжность и сервис. Простой оборудования — это прямые убытки. Узнайте, есть ли у поставщика сервисный центр в России, каков размер склада запчастей и какие сроки реакции на поломку. Идеально, если эти условия зафиксированы в договоре на сервисное обслуживание (SLA).
  • Модульность и возможности апгрейда. Возможность модернизации — это ваша страховка на будущее. Сегодня вам достаточно одного экструдера, а завтра потребуется второй для печати растворимыми поддержками. Или вы решите перейти на печать гранулами, чтобы снизить стоимость сырья в 5-7 раз. Такие опции, как у систем от Picaso или других промышленных брендов, существенно расширяют горизонты.
  • Программное обеспечение. Проверьте, совместим ли предлагаемый слайсер с вашими CAD-программами. Поддерживает ли он стандартные форматы, такие как STEP, 3MF, а не только STL? Некоторые производители создают закрытые программные экосистемы, которые могут оказаться неудобными в интеграции с существующими бизнес-процессами.
  • Безопасность и требования к помещению. Большой 3D-принтер — это серьезное промышленное оборудование. Ему нужен прочный и ровный пол, стабильное электропитание (часто трехфазное) и эффективная система вентиляции для удаления вредных испарений. Учтите не только габариты самого принтера, но и необходимое пространство для его обслуживания, загрузки материалов и хранения готовой продукции.
  • Подготовка оператора. Кто будет работать на принтере? Уточните, входит ли обучение в стоимость оборудования. Для базовых задач может хватить инструктажа от поставщика, но для работы со сложными композитными материалами и оптимизации режимов печати потребуется углубленное обучение персонала.

Расчёт окупаемости (ROI) на простом примере

Давайте посчитаем экономику на примере мелкосерийной партии. Допустим, нам нужно изготовить 20 корпусов для электронного оборудования размером 500х400х300 мм.

Входные данные:

  • Стоимость принтера: 2 000 000 руб.
  • Материал: ABS-пластик (2 500 руб./кг).
  • Вес одной детали: 4 кг.
  • Время печати одной детали: 35 часов.
  • Мощность принтера в рабочем режиме: 4 кВт.
  • Стоимость электроэнергии: 8 руб./кВт·ч.
  • Ставка оператора (загрузка, контроль, постобработка): 700 руб./час.

Расчёт затрат на партию (20 шт.):

  1. Материалы: 20 шт. * 4 кг * 2500 руб./кг = 200 000 руб.
  2. Электроэнергия: 20 шт. * 35 ч * 4 кВт * 8 руб./кВт·ч = 22 400 руб.
  3. Труд оператора: 20 шт. * 4 часа (на деталь) * 700 руб./час = 56 000 руб.
  4. Итого прямые затраты: 278 400 руб.

Себестоимость одного корпуса получается 13 920 руб. Если рыночная цена изготовления такого корпуса у подрядчика составляет 25 000 руб., то экономия на одной детали — 11 080 руб., а на всей партии — 221 600 руб.

Формула для грубой оценки срока окупаемости:

Срок окупаемости (мес.) = Стоимость оборудования / Среднемесячная экономия

Если вы планируете печатать две такие партии в месяц, ваша ежемесячная экономия составит 443 200 руб. Тогда срок окупаемости будет: 2 000 000 / 443 200 ≈ 4.5 месяца. Этот расчет не учитывает амортизацию, налоги и обслуживание, но он наглядно показывает, как загрузка оборудования и стоимость материалов влияют на возврат инвестиций.

Переговоры с поставщиком: на что обратить внимание

Когда вы сузили круг до нескольких моделей, начинается самый ответственный этап.

  • Тестовые отпечатки. Не доверяйте рекламным буклетам. Предоставьте каждому потенциальному поставщику вашу самую сложную и показательную CAD-модель. Попросите напечатать ее из нужного вам материала. Оценивайте не только внешний вид, но и точность размеров, прочность на разрыв между слоями и качество поверхностей. Это лучший способ проверить реальные возможности оборудования.
  • Договор на сервисное обслуживание (SLA). Это ваш главный документ после договора купли-продажи. В нем должны быть четко прописаны: время реакции инженера на заявку, максимальные сроки поставки запчастей и проведения ремонта, а также стоимость услуг после окончания гарантийного периода.
  • Гарантия и запчасти. Уточните, на какие узлы распространяется гарантия. Как правило, расходные материалы, такие как сопла, ремни или нагревательные элементы, в нее не входят. Ключевой вопрос — наличие склада запчастей в России. Ожидание важного компонента из-за границы может парализовать ваше производство на несколько недель.

Подход к выбору крупноформатного принтера должен быть таким же системным, как и к любому другому производственному станку. Тщательный анализ и внимание к деталям на этапе выбора сэкономят вам массу времени и денег в будущем.

Производственный процесс от дизайна до готового крупного изделия

Путь от цифровой идеи до массивного физического объекта, созданного на 3D-принтере, — это не просто масштабирование привычных процессов. Крупноформатная печать требует особого подхода на каждом этапе, от подготовки модели до финальной проверки качества. Давайте разберем этот маршрут по шагам.

Подготовка и оптимизация CAD-модели

Все начинается с цифрового чертежа. Простая отправка гигантской модели на печать — прямой путь к неудаче. Первым делом модель нужно адаптировать под возможности принтера и задачи будущего изделия.

  • Разбиение на сегменты. Редко какое изделие, превышающее метр в любом измерении, печатается целиком. Модель делят на части, которые комфортно помещаются в камере принтера. Деление должно быть осмысленным. Продумывайте его так, чтобы швы проходили по наименее заметным или наименее нагруженным участкам. Сразу в CAD-программе закладывайте в места стыков конструктивные элементы, например, пазы и шипы, отверстия под болты или шпонки. Это упростит сборку и сделает соединение прочнее.
  • Геометрическая оптимизация. Большой объем — большой расход материала и времени. Проанализируйте модель. Где можно убрать лишний пластик без потери прочности? Возможно, стоит сделать деталь полой, но с внутренними ребрами жесткости. Скругляйте острые углы, чтобы избежать концентрации напряжений.
  • Армирование. Если деталь будет нести нагрузку, продумайте усиление. Это могут быть утолщенные стенки в ключевых местах или специальные каналы для последующей установки металлических стержней или заливки композитной смолой.

Настройка печати. Борьба с деформацией

Когда модель готова, ее отправляют в программу-слайсер. Здесь цифровая геометрия превращается в послойный код для принтера. Для крупных деталей этот этап критически важен.

Ориентация и поддержки. От того, как вы расположите деталь на печатном столе, зависит всё. Прочность (слои всегда слабее на разрыв), время печати и количество поддерживающих структур. Старайтесь располагать деталь так, чтобы минимизировать поддержки. Они не только расходуют дорогой материал, но и оставляют следы на поверхности, требующие дополнительной обработки.

Усадка и коробление. Главные враги крупноформатной печати. Огромная деталь остывает неравномерно, что ведет к внутренним напряжениям, деформации углов (warping) и отрыву от стола. Чтобы этого избежать, используйте принтеры с закрытой и подогреваемой камерой для таких материалов, как ABS или нейлон. Правильно настраивайте температуру стола и экструдера, используйте широкие «юбки» (brim) по периметру детали для лучшей адгезии. Иногда помогает снижение скорости печати первых слоев.

Сборка и постобработка. Превращение заготовки в изделие

Печать завершена, но перед нами лишь набор пластиковых частей. Теперь начинается самый трудоемкий этап.

Скрепление модулей. Способ соединения зависит от назначения изделия.

  • Клеевые швы. Самый распространенный метод. Используются двухкомпонентные эпоксидные или полиуретановые клеи. Важно хорошо подготовить поверхности, зачистив и обезжирив их.
  • Механические соединения. Болты и винты обеспечивают разборное и очень прочное соединение. Отверстия под них лучше закладывать еще на этапе проектирования.
  • Сварка пластиком. С помощью специального фена и прутка того же пластика можно получить монолитный шов, не уступающий по прочности основному материалу. Идеально для функциональных изделий.

Финишная обработка. Чтобы изделие выглядело профессионально, его нужно довести до ума. Процесс похож на кузовной ремонт автомобиля.

  1. Шлифовка. Сначала грубой наждачной бумагой убираются ступеньки от слоев и неровности на стыках. Постепенно зернистость уменьшают, добиваясь гладкой поверхности.
  2. Шпатлевка. Мелкие поры, щели и неровности заполняются автомобильной или специальной полиэфирной шпатлевкой. После высыхания — снова шлифовка.
  3. Грунтовка и покраска. На подготовленную поверхность наносится грунт, который выявляет оставшиеся дефекты и обеспечивает адгезию для краски. Затем изделие окрашивается в несколько слоев.

Для особо ответственных деталей применяют армирование стеклотканью с эпоксидной смолой. Это превращает пластиковую заготовку в прочный композитный элемент.

Контроль качества и точность

В промышленном производстве внешний вид — это еще не все. Критически важна геометрия. Посадочные места, отверстия и сопрягаемые поверхности часто требуют точности, недостижимой для FDM-печати. В таких случаях применяют гибридный подход. Деталь печатают с припусками в несколько миллиметров, а затем на фрезерном станке с ЧПУ доводят критические поверхности до нужных размеров. Финальный контроль включает измерения с помощью 3D-сканеров или координатно-измерительных машин, а для функциональных прототипов — испытания на нагрузку.

Организация рабочего пространства и кейсы

Эффективный процесс требует грамотной логистики в цеху.

  • Зона печати. Принтер должен стоять на ровном, прочном основании, вдали от вибраций. Вокруг него нужно оставить достаточно места для обслуживания и загрузки материала.
  • Зона постобработки. Шлифовка, шпатлевка и покраска — грязные и вредные процессы. Для них необходимо отдельное, хорошо проветриваемое помещение или специальная камера с вытяжкой.
  • Склад. Сырье (филамент, гранулы) нужно хранить в сухом месте, чтобы пластик не набирал влагу.

Примеры рабочих процессов.

  • Мебель. Дизайнерское кресло печатается из 5-6 сегментов из ударопрочного PETG. Соединения проектируются под скрытые болты и шпонки. После сборки швы тщательно шпатлюются, все изделие шлифуется и покрывается прочным автомобильным лаком.
  • Авиационный прототип (элемент обвеса). Печатается из жаропрочного композита (например, ULTEM с углеволокном) с припусками. После печати крепежные фланцы фрезеруются на станке ЧПУ для идеального прилегания. Проводится 3D-сканирование для проверки соответствия CAD-модели.
  • Рекламная конструкция. Огромные буквы для вывески печатаются из экономичного PLA с минимальным заполнением (10-15%) для легкости. Сегменты склеиваются, а затем вся конструкция для прочности и защиты от погоды покрывается слоем стеклоткани с полиэфирной смолой. Финальный этап — грунтовка и покраска в корпоративные цвета.

Таким образом, производство крупногабаритных изделий — это комплексный процесс, где сама 3D-печать является лишь одним из этапов, хотя и ключевым. Успех зависит от тщательного планирования на каждом шагу, от первого клика в CAD-редакторе до последнего слоя краски.

Часто задаваемые вопросы

Во сколько обойдётся установка крупного 3D-принтера?

Полная стоимость — это не только цена самого принтера. Бюджет на запуск промышленного FDM-решения с областью печати около кубического метра начинается от 1.5–2 миллионов рублей. В эту сумму входит сам принтер (например, модели от Picaso или Raise3D), доставка, пусконаладочные работы (обычно 5–10% от стоимости оборудования), организация системы вентиляции (50–150 тысяч рублей) и закупка стартового набора материалов (100–200 тысяч рублей). Для технологий SLS или SLM эти цифры будут на порядок выше.

Практический совет: Заложите в бюджет обучение персонала. Даже самый лучший принтер бесполезен без грамотного оператора. Курсы от поставщика или специализированных центров обойдутся в 50–100 тысяч рублей на сотрудника, но окупятся за счёт снижения брака.

Какую точность можно ожидать от крупноформатной печати?

Точность зависит от технологии. Для FDM/FGF-принтеров реалистичный допуск составляет ±0.2% от размера модели, но не лучше ±0.2 мм. Это значит, что для детали длиной один метр погрешность может достигать 2 мм. Для фотополимерных (SLA) и порошковых (SLS) технологий точность выше, до ±0.1 мм, но и стоимость оборудования значительно больше.

Практический совет: Если вам нужна высокая точность на сопрягаемых поверхностях (например, отверстия под подшипники), оставляйте припуск 1–2 мм на последующую механическую обработку. Комбинация 3D-печати и фрезеровки часто даёт лучший результат по соотношению цены и качества.

Какие материалы подходят для изделий, эксплуатируемых на улице?

Лучший выбор — это ASA (акрилонитрилстиролакрилат). Он устойчив к ультрафиолету и перепадам температур, не желтеет и не становится хрупким на солнце, в отличие от ABS. Хорошей альтернативой является PETG, особенно с добавлением углеволокна (PETG-CF), который обладает хорошей атмосферостойкостью и прочностью. Для особо нагруженных конструкций можно использовать поликарбонат (PC), но он требует высокотемпературного принтера.

Практический совет: При печати ASA обязательно используйте принтер с закрытой и активно подогреваемой камерой (температура 80–100°C), чтобы избежать растрескивания модели из-за внутренних напряжений.

Как бороться с короблением и усадкой при печати больших деталей?

Это главная проблема крупноформатной FDM-печати. Решение комплексное. Во-первых, используйте принтер с термостабилизированной камерой. Во-вторых, выбирайте материалы с низкой усадкой, например, композиты на основе PETG или специальные инженерные пластики. В-третьих, в настройках слайсера используйте широкий брим (20–30 мм) или рафт, чтобы увеличить площадь сцепления с печатным столом. Также помогают специальные адгезивы.

Практический совет: Для массивных деталей используйте в слайсере функцию переменной плотности заполнения. Сделайте основание и внешние стенки максимально плотными, а внутреннюю часть — с меньшим процентом заполнения. Это снизит внутренние напряжения и сэкономит материал.

Сколько времени уходит на обслуживание и какова средняя наработка на отказ?

Плановое обслуживание занимает 1–2 часа в неделю (чистка, смазка направляющих) и 3–4 часа в месяц (проверка натяжения ремней, калибровка). Среднее время наработки на отказ (MTBF) сильно зависит от класса оборудования. Для профессиональных FDM-принтеров (стоимостью до 1 млн рублей) это примерно 2000–4000 часов печати. У промышленных машин этот показатель достигает 8000–10000 часов и более.

Практический совет: Сформируйте складской запас расходных материалов и запчастей. В первую очередь изнашиваются сопла (особенно при печати композитами), нагревательные элементы, термопары и ремни. Простой из-за ожидания копеечной детали может стоить очень дорого.

Как правильно разделить модель на части и затем надёжно их соединить?

Разделение модели выполняется в CAD-программе. Проектируйте в местах стыка соединительные элементы, такие как пазы и шипы, «ласточкин хвост» или цилиндрические штифты. Это обеспечит точное позиционирование. Для соединения частей используйте двухкомпонентные эпоксидные или полиуретановые клеи. Для пластиков типа ABS и ASA эффективна химическая сварка растворителями (например, дихлорметаном, но с обязательным соблюдением техники безопасности).

Практический совет: Проектируйте V-образную фаску вдоль линии стыка. После склейки этот шов можно заполнить шпатлёвкой по пластику или тем же клеем, а затем зашлифовать. Так вы получите прочное и практически незаметное соединение.

Есть ли ограничения по длительности одного печатного задания?

Теоретически, печать может длиться бесконечно. На практике же печать одной детали в течение нескольких сотен часов — это большой риск. Основные угрозы — это сбой в электропитании, окончание филамента или механическая неисправность. Большинство современных промышленных принтеров оснащены системами возобновления печати после сбоя, но они не всегда спасают.

Практический совет: Обязательно подключите принтер через источник бесперебойного питания (ИБП). Для заданий, превышающих 100–150 часов, настоятельно рекомендуется разделить модель на части и печатать их последовательно.

Какие требования к сертификации изделий и их применимости в промышленности?

Сертифицируется не принтер или технология, а конечное изделие и производственный процесс. Если вы планируете печатать детали для авиации, медицины или другой ответственной отрасли, вам нужно будет доказать, что ваши изделия соответствуют отраслевым стандартам (ГОСТ, ISO, ASTM). Это включает в себя подтверждение стабильности механических свойств, геометрической точности и химической стойкости.

Практический совет: Начните с внедрения 3D-печати для создания производственной оснастки, шаблонов, калибров и прототипов. Это позволит накопить опыт и отладить процессы без строгих требований к сертификации конечного продукта.

Как решаются вопросы безопасности и утилизации отходов?

Безопасность зависит от технологии.

  • FDM: При печати некоторыми пластиками (ABS, ASA) выделяются летучие органические соединения. Необходима хорошая вытяжная вентиляция.
  • SLS/SLM: Работа с мелкодисперсными порошками требует использования средств индивидуальной защиты (респиратор, очки, перчатки), систем заземления для предотвращения взрыва пыли и специальных промышленных пылесосов.
  • SLA/DLP: Фотополимерные смолы токсичны при контакте с кожей. Обязательны перчатки и очки. Отходы (жидкая смола, салфетки) должны быть полностью отверждены УФ-лампой перед утилизацией как твёрдые бытовые отходы.

Практический совет: Неиспользованный порошок в SLS-технологии можно использовать повторно, смешивая его с новым в пропорции, рекомендованной производителем (обычно от 30/70 до 50/50). Это снижает себестоимость и количество отходов.

Можно ли печатать армированные детали и как их контролировать?

Да, можно. Самый доступный способ — использование композитных филаментов, наполненных рубленым углеродным или стеклянным волокном. Они значительно повышают жёсткость и прочность деталей. Для печати непрерывным волокном требуются специализированные и более дорогие принтеры. Контроль качества таких деталей включает визуальный осмотр, проверку геометрии и, для ответственных применений, неразрушающий контроль (например, ультразвуковой) или механические испытания на разрыв и изгиб.

Практический совет: При печати абразивными композитами обязательно используйте сопла из закалённой стали, рубина или карбида вольфрама. Обычное латунное сопло сточится за несколько часов печати, что приведёт к потере точности.

Итоги и практические рекомендации для внедрения

Мы подробно рассмотрели технологии, оборудование и материалы для крупноформатной 3D-печати. Стало очевидно, что это уже не экспериментальное направление, а зрелый производственный инструмент, способный решать реальные бизнес-задачи. Он позволяет ускорять прототипирование, создавать сложную оснастку, кастомизированную мебель, архитектурные макеты и даже функциональные конечные изделия. Главное преимущество заключается в гибкости и скорости перехода от цифровой модели к физическому объекту, минуя дорогостоящие и долгие этапы традиционного производства. Внедрение такой технологии — это стратегический шаг, который требует взвешенного подхода.

Чтобы переход на аддитивное производство габаритных изделий прошел гладко и принес ожидаемый результат, предлагаю действовать по проверенному плану. Это не просто покупка оборудования, а выстраивание нового технологического процесса.

  1. Оценка потребностей. Начните не с вопроса «какой принтер купить?», а с вопроса «какую проблему мы хотим решить?». Определите конкретные задачи. Это может быть сокращение сроков выпуска прототипов, производство уникальной оснастки, снижение себестоимости мелкосерийных изделий или создание совершенно новых продуктов, невозможных при классических методах. Сформируйте список из 5–10 типовых деталей, которые станут вашими первыми кандидатами на печать.
  2. Выбор технологии и поставщика. Изучив свои задачи, вы сможете подобрать технологию (FDM/FFF, печать гранулами, SLS) и материалы. Не ищите «лучший» принтер, ищите оптимальное решение для себя. Сравните не только технические характеристики, но и условия поддержки. Узнайте, есть ли у поставщика сервисный центр в России, склад запчастей, предоставляет ли он обучение. Надёжный партнёр, готовый помочь с пусконаладкой и дальнейшим обслуживанием, — это половина успеха. Посмотрите актуальные рейтинги оборудования, но финальное решение принимайте на основе живого общения и тестовой печати.
  3. Запуск пилотного проекта. Не пытайтесь сразу перевести на 3D-печать всё производство. Выберите одну из ранее определённых деталей и запустите пилотный проект. Ваша цель — отработать весь цикл от подготовки модели до постобработки готового изделия, оценить реальные сроки, затраты и качество. Пилотный проект покажет узкие места и даст бесценный опыт с минимальными рисками.
  4. Обучение персонала. Крупноформатный принтер — это сложное промышленное оборудование. Оператор должен не просто нажимать кнопку «Печать». Ему необходимо понимать свойства материалов, уметь настраивать параметры слайсера под конкретную задачу, проводить базовое техническое обслуживание. Инвестиции в обучение команды окупятся сторицей за счёт уменьшения количества брака и простоев оборудования.
  5. Организация цеха. Большому принтеру нужно много места. Помимо самого аппарата, предусмотрите зоны для хранения сырья (часто требуются сухие и тёплые условия), постобработки (шлифовка, склейка, покраска) и хранения готовой продукции. Убедитесь, что помещение соответствует требованиям по электропитанию, вентиляции (особенно при работе с ABS или композитами) и температурному режиму.
  6. Интеграция в производственный цикл. Продумайте, как новый аддитивный участок будет взаимодействовать с другими отделами. Как будут поступать заказы? Кто отвечает за подготовку моделей? Как будет осуществляться контроль качества? 3D-печать должна стать органичной частью вашей производственной цепочки, а не изолированным «островом инноваций».

Любое нововведение сопряжено с рисками, но ими можно и нужно управлять. Вот несколько практических советов, которые помогут избежать распространённых ошибок.

  • Начните с аутсорса. Если вы не уверены на 100%, что технология вам подходит, закажите печать нескольких ваших тестовых деталей у подрядчика. Так вы сможете оценить качество, сроки и экономику, не вкладываясь в покупку дорогостоящего оборудования. Это идеальный способ «попробовать воду».
  • Тестируйте материалы и конструкции. Не полагайтесь только на данные из технической документации. Напечатайте небольшие образцы, испытайте их на прочность, проверьте точность геометрии. Иногда незначительное изменение конструкции модели или настроек печати может кардинально улучшить результат.
  • Ведите учёт затрат. Скрупулёзно фиксируйте все расходы: стоимость материала, электроэнергию, время работы оператора, затраты на постобработку, стоимость расходников (сопла, плёнка для стола). Только так вы сможете посчитать реальную себестоимость изделия и корректно оценить экономическую эффективность внедрения.
  • Предусмотрите план обслуживания. Узнайте у поставщика регламент ТО. Составьте график планового обслуживания и сформируйте небольшой склад самых необходимых запчастей, таких как нагревательные элементы, сопла, ремни, фильтры. Простой дорогого оборудования может свести на нет всю экономию.

Чтобы помочь вам принять окончательное решение, я подготовила короткий чек-лист. Если вы можете утвердительно ответить на большинство этих пунктов, значит, вы готовы к запуску проекта по внедрению крупноформатной 3D-печати.

Чек-лист для старта проекта

  • Определена ли ключевая бизнес-задача, которую решит 3D-печать (например, ускорение R&D на 40% или снижение стоимости оснастки на 60%)?
  • Выбраны ли 2–3 конкретные детали для пилотного проекта с понятными критериями успеха?
  • Составлен ли предварительный бюджет, включающий не только стоимость принтера, но и затраты на обучение, материалы и подготовку помещения?
  • Назначен ли ответственный сотрудник (или команда), который будет курировать проект от начала до конца?
  • Запрошены ли коммерческие предложения и условия тестовой печати как минимум у двух надёжных поставщиков?
  • Проанализированы ли требования к помещению (площадь, вентиляция, электросеть) и есть ли подходящая площадка?
  • Изучены ли успешные кейсы внедрения в вашей или смежной отрасли для понимания потенциальных результатов и сложностей?
  • Есть ли базовое понимание, как напечатанные детали будут интегрироваться в конечный продукт (требования к сборке, постобработке, контролю качества)?

Источники

Похожие записи
