Финишная обработка SLA-моделей: Удаление поддержек, промывка и дозасветка

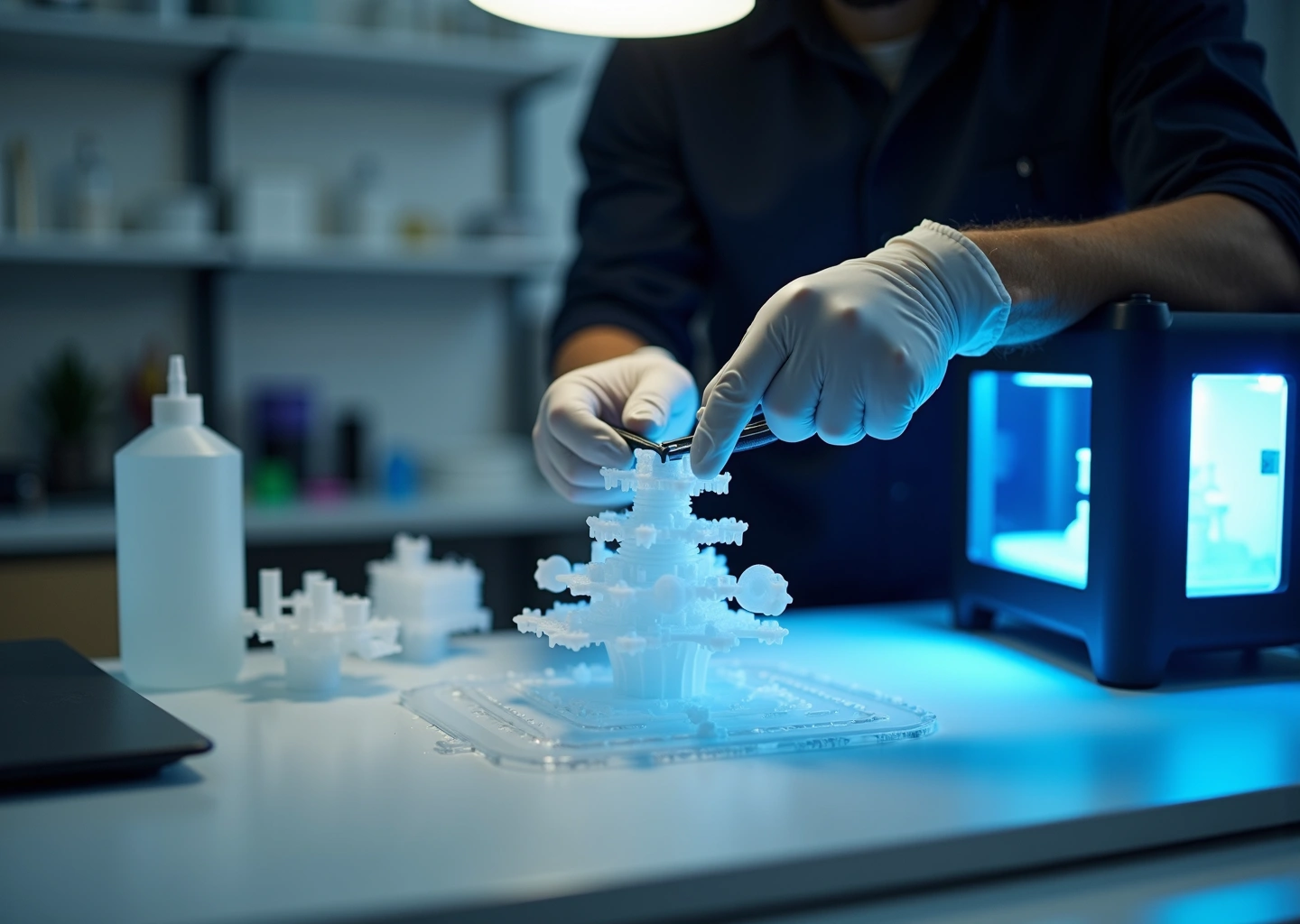

Оператор удаляет поддержки с SLA‑модели возле IPA и UV камеры в мастерской 3D‑печати

Введение в этапы постобработки SLA‑моделей: почему удаление поддержек, промывка от незакреплённой смолы и корректная дозасветка решают задачи качества, прочности и внешнего вида. Материал раскрывает порядок действий, оптимальные инструменты и промышленные практики для предпринимателей, желающих масштабировать производство и снизить брак.

Оглавлениение

Значение постобработки для качества продукта и бизнеса

Многие предприниматели, начиная работать с SLA‑печатью, ошибочно полагают, что производственный цикл завершается, как только 3D‑принтер останавливается. На самом деле, в этот момент вы получаете не готовое изделие, а лишь заготовку. Она находится в так называемом «зелёном» состоянии, то есть частично полимеризована, покрыта слоем липкой неотверждённой смолы и усеяна технологическими поддержками. Игнорирование последующих этапов обработки превращает потенциально качественный продукт в брак, который не устроит ни одного клиента и может нанести вред репутации бизнеса. Постобработка это не опция, а обязательная часть технологического процесса, определяющая конечную ценность изделия.

Чтобы понять критичность этого этапа, нужно заглянуть в физику процесса. Фотополимерная смола затвердевает под действием УФ‑излучения, запуская цепную реакцию, в ходе которой молекулы мономеров соединяются в длинные полимерные цепи. Во время печати эта реакция не доходит до конца. На поверхности модели всегда остаётся тонкий слой жидкой, химически активной смолы. Если его не удалить, он продолжит медленно и неравномерно полимеризоваться под воздействием окружающего света. Это приводит к нескольким проблемам. Во-первых, механические свойства изделия деградируют; оно становится более хрупким и менее прочным. Во-вторых, неотверждённая смола токсична и является сильным аллергеном, что делает изделие непригодным для контакта с кожей и тем более для медицинского применения, полностью исключая биосовместимость. В-третьих, липкая поверхность портит внешний вид и собирает пыль. Наконец, следы от поддержек, если их не удалить аккуратно, создают точки концентрации напряжений, что сокращает долговечность детали под нагрузкой.

Рассмотрим, как это проявляется в реальных бизнес‑кейсах.

  • Прототипы для проверки формы. Вы отправляете образец корпуса нового устройства инвестору. Если он липкий на ощупь и с неровностями от поддержек, это создаст впечатление небрежности и подорвёт доверие к вашему инжинирингу. Качественная постобработка обеспечивает гладкую поверхность и чёткие грани, позволяя адекватно оценить эргономику и дизайн.
  • Внешние потребительские изделия. Представьте, что вы продаёте дизайнерские аксессуары, например, подставки для игровых геймпадов. Клиент ожидает получить продукт, сравнимый по качеству с литьём под давлением. Любые дефекты поверхности будут восприняты как брак.
  • Медицинские модели. Хирургические шаблоны или анатомические модели для планирования операций требуют высочайшей точности и безопасности. Остатки смолы недопустимы, так как могут вызвать воспаление при контакте с тканями. Поверхность должна быть идеально гладкой, чтобы не искажать тактильные ощущения хирурга.
  • Кухонные аксессуары. При изготовлении кастомных формочек для выпечки или держателей для посуды ключевым фактором является безопасность для контакта с пищей. Неполная полимеризация и пористая структура после грубого удаления поддержек могут стать средой для размножения бактерий.

Чтобы превратить постобработку из хаотичного набора действий в управляемый процесс, необходимо внедрить систему контроля качества и отслеживать ключевые показатели эффективности (KPI). Это позволяет стандартизировать результат и оптимизировать затраты.

  1. Шероховатость поверхности (Ra). Измеряется в микронах и объективно показывает, насколько гладким получилось изделие. Важно для деталей, требующих идеального внешнего вида или аэродинамических свойств.
  2. Твердость и прочность на изгиб. Эти параметры показывают, достигло ли изделие заявленных механических характеристик после дозасветки. Критично для функциональных прототипов и нагруженных деталей.
  3. Процент брака. Сколько изделий было повреждено или испорчено на этапе постобработки? Высокий показатель говорит о необходимости пересмотра методик или обучения персонала.
  4. Время цикла и себестоимость постобработки. Сколько времени и денег уходит на доведение одной детали до товарного вида? Эти метрики напрямую влияют на итоговую маржинальность продукта.

Приоритизация операций напрямую зависит от конечного применения изделия. Для визуальных моделей и макетов на первом месте стоит эстетика; максимум усилий вкладывается в аккуратное удаление поддержек и финишную шлифовку. Для функциональных деталей, где важна производительность, акцент смещается на тщательную промывку и строгое соблюдение режимов дозасветки для достижения пиковых механических свойств. В случае с сертифицированными изделиями, например, в медицине или стоматологии, компромиссы невозможны. Здесь каждый этап, от промывки до полировки, должен выполняться в строгом соответствии с утверждённым протоколом для обеспечения безопасности, точности и повторяемости результата.

Удаление поддержек инструменты и пошаговая методика

Качество финишной обработки напрямую зависит от того, что было сделано ещё до начала печати, в слайсере. Правильная настройка поддержек это половина успеха. В SLA печати мы обычно имеем дело с тремя видами структур. Точечные поддержки это тонкие столбики, которые идеально подходят для плоских поверхностей и нижних точек модели, где нужно минимизировать контакт. Лесовидные (tree-like) поддержки разветвляются от одного или нескольких толстых стволов, что позволяет аккуратно поддерживать сложные органические формы, оставляя минимальное количество следов на видимых частях. Тонкие опоры часто используются для деликатных элементов, вроде ювелирных изделий, где важен каждый микрон поверхности. Оптимизация в слайсере сводится к уменьшению диаметра контактной точки до минимума, достаточного для удержания модели, и размещению поддержек на наименее заметных участках.

Когда модель напечатана, начинается самый ответственный этап. Вот пошаговый алгоритм безопасного удаления.

  1. Сначала удалите основную массу поддержек, не трогая точки контакта. Используйте для этого бокорезы.
  2. Обрезайте поддержки ступенчато. Первый срез делайте в нескольких миллиметрах от поверхности модели. Это снимает напряжение со структуры.
  3. Вторым движением аккуратно срежьте оставшийся пенёк, оставив микропропил высотой около 0.1-0.3 мм. Не пытайтесь срезать идеально вровень с поверхностью, это почти всегда приводит к вырыванию материала.
  4. Для хрупких и тонкостенных деталей последовательность имеет решающее значение. Всегда начинайте с внутренних и труднодоступных поддержек, постепенно двигаясь наружу. Это сохраняет общую жёсткость конструкции до последнего момента.

Для этой работы нужен правильный арсенал инструментов. Бокорезы с плоской стороной лезвий необходимы для грубой обрезки. Тонкие маникюрные ножницы или специальные модельные ножницы помогут подобраться к сложным участкам. Скальпель с острым лезвием идеален для точного срезания микропропилов. Пинцет, особенно с изогнутыми кончиками, незаменим для удержания мелких деталей и отламывания уже подрезанных опор. Для финишной обработки понадобятся микрофайлы (надфили) и шлифовальные системы, например, губки или бруски с абразивом. Иногда для очень прочных смол применяют тепловой нож, который размягчает полимер в точке среза, но с ним нужно быть осторожным, чтобы не оплавить деталь.

Чтобы минимизировать следы, используйте вспомогательные приспособления. Например, напечатанные шаблоны или шайбы, которые защищают поверхность вокруг точки среза. При работе с хрупкими деталями важно контролировать усилие. Оно не должно превышать 1-2 Ньютона. Угол среза скальпелем лучше держать почти параллельно поверхности, около 10–15 градусов, чтобы лезвие скользило, а не впивалось в модель. Если деталь тонкая, зафиксируйте её в специальном зажиме или просто придерживайте пальцами через мягкую ткань, чтобы избежать деформации от давления инструмента.

Для серийного производства ручная работа становится узким местом. Здесь на помощь приходит механизация. Существуют станки для автоматической обрезки поддержек, которые работают по заданной программе. Автоматические системы вибровстряхивания или виброгалтовки с мягким абразивом могут удалять поддержки с десятков деталей одновременно, хотя подходят не для всех геометрий. На крупных производствах организуют целые конвейерные участки, где каждая операция, от обрезки до шлифовки, выполняется последовательно.

Даже после самого аккуратного удаления на поверхности остаются небольшие дефекты. Их можно устранить. Мелкие ямки и царапины заполняют специальными шпаклёвками или заполнительными смесями, которые отверждаются под УФ-светом. После этого начинается процесс шлифовки. Начинайте с абразива зернистостью 400, чтобы убрать основные неровности. Затем последовательно переходите на 800, 1200 и 2000 грит для получения гладкой матовой поверхности. Для глянцевого блеска используйте полировальные пасты и мягкую ткань или специальные насадки для бормашины. Главное здесь не перегреть деталь, поэтому работайте на низких оборотах и без сильного нажима. Фиксация детали во время этих операций обязательна, чтобы избежать деформации, особенно если модель имеет тонкие стенки.

Промывка нейтрализация и утилизация остатков смолы

После того как основная часть поддержек удалена, наша модель все еще далека от идеала. Она покрыта липким слоем неотвержденной смолы, который не только портит внешний вид, но и мешает дальнейшей обработке и дозасветке. Этот этап, промывка, критически важен для получения качественной поверхности и стабильных механических свойств изделия. Недооценивать его — значит рисковать всей проделанной работой.

Химия чистоты: выбираем правильный растворитель

Выбор растворителя — это баланс между эффективностью, безопасностью и стоимостью. На рынке сегодня представлено несколько основных вариантов, каждый со своими особенностями.

  • Изопропиловый спирт (IPA). Это отраслевой стандарт, и не без причины. IPA с концентрацией 95% и выше (идеально — 99%) отлично растворяет большинство фотополимеров, быстро испаряется и оставляет чистую поверхность. Его главный недостаток — высокая летучесть и пожароопасность. Пары IPA токсичны, поэтому работа с ним требует превосходной вентиляции и использования средств индивидуальной защиты (СИЗ), о которых мы поговорим ниже. Длительный контакт с некоторыми видами пластиков может вызвать их помутнение или сделать их более хрупкими.
  • Этанол. Технический этанол может служить заменой IPA, но его эффективность обычно ниже. Он менее агрессивен к некоторым материалам, но и смолу растворяет медленнее. Часто его используют в разбавленном виде для работы с биосовместимыми или чувствительными смолами.
  • Заменители на основе d-limonene и специализированные растворы. Это более экологичные и менее пахучие альтернативы. D-limonene, получаемый из цитрусовых, хорошо справляется со смолой, но испаряется медленно и может оставлять маслянистую пленку, требующую дополнительной промывки водой с мылом. Специализированные растворители от производителей смол (например, TPM или ResinAway) часто оптимизированы под конкретные материалы, они менее летучи и более безопасны, но их стоимость значительно выше.

Методы промывки: от ручного труда до автоматизации

Выбор метода зависит от сложности геометрии детали, объема производства и бюджета.

  1. Ручная промывка в ванночке. Самый простой способ. Модель погружается в емкость с растворителем и аккуратно промывается мягкой щеткой. Этот метод подходит для единичных прототипов, но для серий он трудоемок и не гарантирует стабильного качества.
  2. Двухступенчатая промывка. Золотой стандарт для мелкосерийного производства. Используются две ванны: «грязная» и «чистая». Сначала модель погружается в первую ванну с уже использованным IPA на 3-5 минут для удаления основного объема смолы. Затем ее переносят во вторую ванну с чистым IPA еще на 3-5 минут для финальной очистки. Такой подход значительно продлевает жизнь чистого растворителя и повышает качество промывки.
  3. Ультразвуковая очистка. Для деталей со сложной геометрией, внутренними полостями и мелкими элементами это лучший выбор. Ультразвуковая ванна создает кавитационные пузырьки, которые проникают в самые труднодоступные места. Важно не переусердствовать: для большинства смол достаточно 2-4 минут при мощности 40-60 Вт. Слишком долгая обработка может повредить тонкие стенки или мелкие детали.
  4. Распыление и струйные системы. Это уже промышленный уровень. Автоматизированные мойки используют струи растворителя под давлением для быстрой и эффективной очистки. Они идеальны для конвейерного производства, так как минимизируют ручной труд и обеспечивают высочайшую повторяемость результата.

Для типичной детали размером с кулак в двухступенчатой системе рекомендуется по 5 минут в каждой ванне с IPA 99% при комнатной температуре. Объем ванны должен позволять полностью погрузить деталь с запасом в пару сантиметров.

Экономика и экология: повторное использование и утилизация

Изопропиловый спирт — расходник не из дешевых. Для его экономии отработанный раствор можно и нужно регенерировать. Самый простой способ — фильтрация через бумажные или тканевые фильтры для удаления крупных частиц полимера. Более продвинутый метод — оставить емкость с отработанным IPA под солнечными лучами или УФ-лампой. Смола в растворе полимеризуется и осядет на дно в виде геля или хлопьев. После этого осветленный спирт можно аккуратно слить и использовать повторно для «грязной» ванны. Его эффективность со временем падает, и контролировать концентрацию можно с помощью ареометра.

Утилизация — это не опция, а обязанность. Отработанные растворители и остатки смолы являются опасными химическими отходами. Выливать их в канализацию категорически запрещено. Правильный путь — сотрудничество с лицензированными компаниями по утилизации промышленных отходов. Они заберут ваши накопленные отходы и утилизируют их в соответствии со всеми экологическими нормами. Затвердевшие остатки смолы (после УФ-облучения) уже не так опасны и могут утилизироваться как твердые бытовые отходы, но всегда сверяйтесь с местным законодательством.

Контроль качества и безопасность

Как понять, что модель промыта хорошо? Есть три простых теста:

  • Тактильный. Проведите по поверхности пальцем в нитриловой перчатке. Она должна быть гладкой, без малейшего намека на липкость.
  • Визуальный. Осмотрите деталь под ярким светом, в идеале с лупой. На поверхности не должно быть глянцевых пятен или разводов, особенно в углублениях и на стыках.
  • Весовой. Для особо точных изделий можно провести весовой контроль до и после промывки (и полной просушки), чтобы убедиться, что вся лишняя смола удалена.

Безопасность на участке промывки — это основа. Рабочая зона должна быть оборудована мощной вытяжной вентиляцией. Всегда используйте СИЗ: нитриловые перчатки (латексные растворяются), защитные очки и респиратор с фильтром от органических паров. Помните, что многие фотополимеры содержат компоненты, способные вызывать аллергические реакции при контакте с кожей. После качественной промывки и полной просушки модель готова к следующему этапу — финальной дозасветке, которая закрепит ее свойства и сделает ее по-настоящему прочной.

Дозасветка UV‑печение и управление свойствами деталей

После того как деталь тщательно промыта и высушена, начинается финальный и, возможно, самый важный этап — дозасветка, или UV-печение. Многие начинающие производители недооценивают его, считая формальностью. На самом деле, именно этот процесс превращает «сырой» отпечаток в полноценное функциональное изделие. Без дозасветки деталь остается хрупкой, ее размеры могут со временем «поплыть», а поверхность будет липкой. Правильное UV-печение формирует окончательные механические свойства материала, такие как прочность на разрыв, твердость и термостойкость. Оно стабилизирует полимерную сетку, что гарантирует сохранение геометрии детали в долгосрочной перспективе. Даже цвет изделия может измениться, достигая своего финального оттенка только после полного отверждения.

Оборудование для дозасветки

Выбор оборудования напрямую зависит от задач и масштаба производства.

  • Настольные UV-камеры. Это самый распространенный вариант для прототипирования и мелкосерийного производства. Такие устройства, как Anycubic Wash & Cure или Formlabs Form Cure, обеспечивают контролируемую среду с вращающейся платформой и отражающими стенками для равномерного облучения. Они работают в основном на длине волны 405 нм, что совместимо с большинством настольных SLA-принтеров.
  • Промышленные UV-печи. Для серийного производства требуются более мощные решения. Промышленные камеры позволяют точно контролировать не только время и интенсивность облучения, но и температуру. Нагрев ускоряет кинетику полимеризации, позволяя достичь максимальных механических свойств материала за меньшее время.
  • Переносные источники UV. Простые UV-фонарики или лампы для маникюра — это бюджетный вариант для штучных изделий или любительского использования. Главный их недостаток — неравномерность и отсутствие контроля. Важно обращать внимание на спектр. Лампы с длиной волны 365 нм или 385 нм могут быть эффективнее для некоторых инженерных или биосовместимых смол, фотоинициаторы которых более чувствительны к этому диапазону.

Подбор параметров и тонкости процесса

Не существует универсального рецепта дозасветки. Каждый тип смолы требует своего подхода, который определяется методом проб.

  • Жесткие и стандартные смолы. Обычно требуют 15–30 минут при температуре 25–40°C. Цель — достичь максимальной твердости без излишней хрупкости.
  • Гибкие и эластичные смолы (Flexible, Elastic). Их нужно отверждать дольше, иногда до 60 минут, часто при повышенной температуре (40–60°C). Это помогает сформировать правильные эластичные свойства. Недосветка сделает их липкими, а пересветка — «дубовыми».
  • Биосовместимые смолы. Здесь нужно строго следовать протоколу производителя. Параметры дозасветки для таких материалов валидированы для обеспечения безопасности и отсутствия цитотоксичности. Любое отклонение может сделать изделие непригодным для медицинского применения.
  • Инженерные смолы (Tough, High Temp). Часто требуют комбинации UV-излучения и нагрева до 60–80°C. Температура помогает «достроить» полимерную сетку, раскрывая заявленные производителем свойства, например, высокую ударопрочность или термостойкость.

Важно понимать, что нагрев ускоряет процесс, но и повышает риск коробления, особенно для тонкостенных и длинных деталей. Деталь при дозасветке нужно правильно фиксировать. Не стоит класть ее плашмя на платформу, лучше использовать специальные подставки, чтобы обеспечить доступ света со всех сторон. Вращающиеся платформы и зеркальные внутренние поверхности камеры — это не маркетинговый ход, а необходимость для равномерного отверждения.

Контроль качества и разработка протоколов

Как понять, что деталь полностью отверждена? Существует несколько методов.

  1. Измерение твердости по Шору. С помощью дюрометра можно объективно оценить, достиг ли материал заявленной твердости (например, 85D для жесткого пластика). Это основной метод для серийного производства.
  2. Визуальная и тактильная проверка. Поверхность должна быть абсолютно сухой и не липкой. У некоторых смол может незначительно измениться оттенок, что тоже служит индикатором.
  3. Проверка на усадку. Сравнение размеров детали до и после дозасветки с эталонной 3D-моделью покажет, насколько стабильна геометрия.

Для бизнеса ключевым фактором является повторяемость результата. Необходимо создать рабочие протоколы для каждого типа смолы и типовой геометрии изделий. В протоколе фиксируются время, температура, мощность UV-источника и способ размещения детали в камере. Эти документы становятся частью системы менеджмента качества и позволяют любому оператору стабильно получать изделия с нужными характеристиками. При росте объемов процесс можно автоматизировать, используя конвейерные UV-печи, куда детали поступают сразу после промывки.

Типичные проблемы и их решение

  • Желтизна. Часто возникает на прозрачных смолах из-за слишком долгой или интенсивной дозасветки, либо использования неправильной длины волны. Решение — сократить время или использовать источники с длиной волны ближе к 405 нм.
  • Повышенная хрупкость. Это явный признак «пересвета». Полимерная сетка становится слишком жесткой и теряет способность к упругой деформации. Сократите время дозасветки и проведите тесты на прочность.
  • Неполное отверждение в полостях. Глубокие и узкие каналы — сложная зона. Свет туда проникает плохо. Иногда помогает размещение детали под другим углом или использование нескольких источников света. В особо сложных случаях может потребоваться дополнительная локальная засветка ручным UV-фонариком.

Часто задаваемые вопросы

Внедрение SLA‑печати в бизнес‑процессы неизбежно порождает вопросы, особенно на этапе постобработки. Здесь ошибки могут свести на нет все усилия, потраченные на печать. Чтобы помочь вам избежать типичных проблем, я собрала самые частые вопросы от предпринимателей и операторов 3D‑принтеров и подготовила на них краткие, но ёмкие ответы.

Как уменьшить следы от поддержек на видимых поверхностях?

Идеально гладкой поверхности можно добиться, если подойти к вопросу комплексно. Начните с настроек в слайсере. Уменьшите диаметр контактной точки поддержки до минимума, достаточного для удержания модели. Располагайте поддержки на тех поверхностях, которые не будут лицевыми в готовом изделии. Иногда лучше немного изменить ориентацию модели, чтобы скрыть места креплений. Удаляйте основные, толстые поддержки до дозасветки, пока материал ещё относительно мягок. Используйте острые кусачки с тонким профилем. После полного отверждения оставшиеся «пеньки» можно аккуратно сошлифовать мелкозернистой наждачной бумагой (от 400 до 2000 грит) или надфилем.

Сколько времени и какой метод промывки выбрать для тонких деталей?

Тонкостенные и ажурные детали требуют деликатного подхода. Длительное замачивание в изопропиловом спирте (IPA) может привести к разбуханию и потере прочности. Оптимальный вариант — двухступенчатая промывка. Сначала окуните деталь на 1–2 минуты в ёмкость с уже использованным, «грязным» спиртом, чтобы смыть основной объём смолы. Затем переместите её в ёмкость с чистым IPA ещё на 2–3 минуты. Для сложных геометрий хорошо подходит ультразвуковая ванна, но используйте её на минимальной мощности и не дольше 1–2 минут, чтобы не повредить хрупкие элементы. Перед дозасветкой убедитесь, что деталь полностью высохла.

Можно ли повторно использовать IPA и как это влияет на качество?

Да, можно и нужно для экономии. Но с умом. После нескольких циклов промывки спирт насыщается фотополимером и теряет свою эффективность. Это приводит к тому, что на моделях остаётся тонкий липкий слой смолы, который после дозасветки образует белёсый налёт. Чтобы восстановить спирт, перелейте его в прозрачную герметичную ёмкость и оставьте на несколько дней в тёмном месте. Растворённая смола осядет на дно. Аккуратно слейте чистый верхний слой для повторного использования. Осадок утилизируйте как опасные отходы. Для контроля качества можно использовать ареометр, измеряющий плотность жидкости. Чем выше плотность, тем больше смолы в спирте.

Как подобрать параметры дозасветки для новой смолы?

Всегда начинайте с рекомендаций производителя смолы. Если их нет, проведите тест. Напечатайте несколько небольших одинаковых образцов (например, калибровочный кубик или специальный тест R_E_R_F). Первый образец засвечивайте согласно базовым параметрам для смол похожего типа (например, 10 минут для стандартной жёсткой смолы). Последующие образцы засвечивайте с шагом в 5 минут. Оценивайте результат тактильно на липкость, проверяйте твёрдость (ногтем или дюрометром по Шору D) и пробуйте сломать один из образцов, чтобы оценить хрупкость. Ваша цель — найти баланс, при котором деталь полностью твердеет, не становится хрупкой и не желтеет. Задокументируйте оптимальные параметры для каждой новой смолы.

Какие СИЗ необходимы при работе с фотополимерами?

Безопасность — это основа. Минимальный набор средств индивидуальной защиты (СИЗ) включает:

  • Нитриловые перчатки. Латексные и виниловые не подходят, так как они проницаемы для компонентов смол.
  • Защитные очки. Они предотвратят попадание случайных брызг смолы или растворителя в глаза.
  • Респиратор с фильтрами от органических паров. Пары смол и изопропилового спирта токсичны. Работайте только в хорошо проветриваемом помещении.

Этот набор обязателен на всех этапах, от заправки принтера до финальной обработки модели.

Как утилизировать отработанную смолу и растворители в России?

Жидкие фотополимеры и загрязнённые ими растворители относятся к III–IV классам опасности. Их категорически запрещено сливать в канализацию. Правильный порядок действий такой:

  1. Жидкие остатки смолы соберите в отдельную прозрачную ёмкость и оставьте под прямыми солнечными лучами или в UV‑камере до полного затвердевания. Твёрдый полимер можно утилизировать как бытовой отход (ТКО).
  2. Загрязнённый IPA и другие растворители необходимо передавать специализированным компаниям, имеющим лицензию на утилизацию промышленных отходов. Этот процесс регулируется Федеральным законом № 89‑ФЗ «Об отходах производства и потребления».

Как автоматизировать постобработку при росте объёмов?

Первый шаг к автоматизации — это покупка комбинированных станций для промывки и дозасветки (Wash & Cure). Они значительно ускоряют процесс и повышают его стабильность. При переходе к мелкосерийному производству стоит рассмотреть промышленные решения. Это могут быть модульные линии, включающие автоматические моечные машины, сушильные камеры и мощные UV‑печи. Такие системы не только минимизируют ручной труд, но и обеспечивают повторяемость результата, что критически важно для бизнеса.

Какие признаки недостаточной промывки или недоотверждения?

Очень важно научиться визуально и тактильно определять качество обработки.

  • Недостаточная промывка. Поверхность модели остаётся липкой или глянцевой даже после сушки. В углублениях и на сложных рельефах видны остатки жидкой смолы. После дозасветки на детали может появиться белый налёт.
  • Недостаточное отверждение (недозасветка). Деталь мягкая на ощупь, легко царапается. Если смола должна быть жёсткой, модель гнётся. Механические свойства не соответствуют заявленным, изделие быстро изнашивается.

Какие бюджетные инструменты подходят для стартапа и что брать для мелкосерийного производства?

На старте можно обойтись минимальным набором. Вам понадобятся несколько герметичных контейнеров для двухэтапной промывки, мягкая кисть, кусачки для моделей, скальпель и набор наждачной бумаги. Для дозасветки на первых порах можно использовать даже УФ‑лампу для ногтей или просто солнечный свет, хотя это не даст стабильного результата.
Для мелкосерийного производства уже необходимо специализированное оборудование. Инвестируйте в станцию Wash & Cure, ультразвуковую ванну для качественной очистки сложных деталей и полноценную UV‑камеру с поворотным столом и контролем температуры. Это вложение напрямую влияет на качество конечного продукта и производительность.

Итоги внедрения и практические рекомендации для бизнеса

Внедрение SLA‑печати в бизнес это не только покупка 3D‑принтера. Успех во многом зависит от того, насколько грамотно выстроен процесс постобработки. Это финальный этап, который превращает «сырую» заготовку в готовый продукт, отвечающий требованиям заказчика. Правильно организованный участок промывки и дозасветки напрямую влияет на себестоимость, скорость выполнения заказов и репутацию вашей компании. Давайте разберем, как запустить этот процесс с нуля, сколько это будет стоить и как избежать типичных ошибок.

Ориентировочные вложения и окупаемость (цены на 2025 год)

Планирование бюджета начинается с оценки масштаба вашего производства.

Для малого цеха (1–2 принтера, прототипирование, штучные заказы)

  • Ультразвуковая мойка (5–10 л): 30 000 – 80 000 руб.
  • УФ-камера для дозасветки: 25 000 – 70 000 руб.
  • Средства индивидуальной защиты (СИЗ): нитриловые перчатки, защитные очки, респиратор с угольными фильтрами. Стартовый комплект ~5 000 – 10 000 руб.
  • Расходные материалы и прочее: изопропиловый спирт (IPA), контейнеры для «грязного» и «чистого» спирта, инструменты для снятия поддержек, герметичные емкости для утилизации. ~15 000 – 25 000 руб.

Итоговые первоначальные вложения: 75 000 – 185 000 руб.
Срок окупаемости: При средней загрузке и наценке на услуги 3D‑печати вложения в постобработку окупаются за 10–18 месяцев за счет повышения качества и возможности работать с более дорогими заказами.

Для среднего производства (3–5+ принтеров, мелкосерийные изделия)

  • Промышленная ультразвуковая ванна (20–30 л): 100 000 – 250 000 руб.
  • Профессиональная УФ-камера с контролем температуры и поворотной платформой: 150 000 – 400 000 руб.
  • Система вытяжной вентиляции: 80 000 – 200 000 руб.
  • Оборудование для регенерации растворителей (опционально): от 300 000 руб.
  • Запас СИЗ и расходных материалов на квартал: 50 000 – 100 000 руб.

Итоговые первоначальные вложения: 380 000 – 950 000+ руб.
Срок окупаемости: За счет автоматизации и снижения процента брака, а также экономии на расходниках (при наличии системы регенерации) окупаемость составляет 6–12 месяцев.

Запуск процесса: обучение, стандарты и цели

Правильный старт минимизирует будущие проблемы. Первым делом необходимо обучить персонал. Сотрудники должны четко понимать риски работы с фотополимерами и растворителями, а также владеть технологией постобработки.

Далее разработайте стандартные операционные процедуры (SOP). Это простые пошаговые инструкции для каждого процесса. Например, шаблон SOP для промывки может включать:

  • Тип смолы и соответствующий растворитель.
  • Время промывки в «грязном» и «чистом» растворе.
  • Параметры для УЗ-мойки (температура, мощность).
  • Критерии качественной промывки (отсутствие липкости, блеска).

На первые три месяца поставьте команде измеримые цели (KPI):

  1. Качество: Снизить долю брака из-за ошибок постобработки (трещины, деформация, липкость) до 5%.
  2. Скорость: Уменьшить среднее время постобработки одной модели на 20% за счет оптимизации.
  3. Экономика: Сократить расход изопропилового спирта на 10% путем внедрения двухступенчатой промывки и контроля его загрязненности.

Масштабирование производства

Когда объемы заказов растут, пора задуматься о расширении.

  • Аутсорсинг: Если рост нестабилен, можно временно передавать часть заказов на постобработку сторонним компаниям. Это позволит справиться с пиковой нагрузкой без капитальных затрат.
  • Модульное расширение: Самый простой путь. По мере добавления новых принтеров вы докупаете дополнительные мойки и камеры. Это гибкий подход, позволяющий расти постепенно.
  • Автоматизация и интеграция: Для крупных серийных производств существуют автоматизированные линии, где модели на конвейере проходят все этапы постобработки. Интеграция с ERP-системой позволяет отслеживать каждую деталь, контролировать себестоимость и планировать загрузку оборудования.

Практический чек-лист для запуска

Перед стартом убедитесь, что вы выполнили все пункты из этого списка:

  1. Выбрано и закуплено оборудование для промывки и дозасветки, соответствующее вашим объемам.
  2. Организована выделенная зона для постобработки с хорошей вентиляцией.
  3. Закуплен полный комплект СИЗ для всех сотрудников, работающих с фотополимерами.
  4. Разработаны и утверждены базовые SOP для основных типов смол.
  5. Проведен инструктаж персонала по технике безопасности и работе с оборудованием.
  6. Подготовлены емкости для раздельного хранения «грязного» и «чистого» IPA.
  7. Заключен договор с компанией по утилизации химических отходов.
  8. Определены протоколы контроля качества для каждого этапа постобработки.
  9. Назначен ответственный за соблюдение стандартов безопасности и ведение журнала отходов.
  10. Проведены тестовые прогоны на пилотной партии для отладки процессов.

И несколько советов напоследок. Не экономьте на СИЗ — здоровье сотрудников дороже. Документируйте все — параметры, ошибки, удачные решения. Это ваша база знаний для будущего роста. И всегда начинайте работу с новой смолой с небольших тестовых моделей, чтобы подобрать идеальные параметры постобработки без риска испортить крупный заказ.
